براغي 8.8 مقابل 10.9 مقابل 12.9: ما الذي يجب على المشترين تأكيده لمشاريع الجلفنة بالغمس الساخن

البراغي المترية المُعلَّمة بدرجات 8.8 و10.9 و12.9 تمثل فئات خواص ميكانيكية مختلفة، وليست مجرد ثلاث درجات قوة يمكن استبدالها بحرية. بالنسبة لمشاريع الجلفنة بالغمس الساخن، يتعين على المشترين أيضاً التحقق من توافق السنون، ومواصفات الطلاء، وضوابط عمليات المورد بدقة.

هذه مجرد قائمة تحقق شرائية، وليست وثيقة موافقة على التصميم. يجب على المهندس المسؤول عن المشروع التحقق من تصميم التوصيل ومعايير المشروع ذات الصلة.

ماذا تعني الدرجات 8.8 و10.9 و12.9؟

وفقًا للمعيار ISO 898-1، تُقرأ فئة الخاصية للبرغي المترى المصنوع من الكربون أو سبائك الصلب في جزأين:

• الرقم الأول يشير إلى قوة الشد الاسمية مقسومة على 100؛
• الرقم الثاني يشير إلى العلاقة بين قوة الخضوع وقوة الشد.

تتبع قيم القبول الدنيا وحدود الأبعاد وطرق الاختبار النسخة المحددة من المعيار الذي تستخدمه. جدير بالملاحظة: لا يمكنك استخدام قيمة القوة الاسمية مباشرة كحمل مسموح به للتوصيل النهائي.

هذه مجرد مراجع عامة للمواد، وليست شهادات مواد رسمية. يجب أن يحدد أمر الشراء بوضوح معيار المنتج، وفئة الخاصية، والأبعاد، وقواعد المواد، ومتطلبات الفحص.

كيف يجب أن يختار المشتري الدرجة؟

ابدأ بالرسم والتطبيق، وليس بأعلى رقم في الكتالوج.

تأكد من:

• معيار المنتج المطبق، بما في ذلك الإصدار حيثما كان ذلك مناسباً؛
• نوع التوصيل وما إذا كان الحمل ثابتًا أو ديناميكيًا أو حساسًا للإجهاد؛
• فئة البرغي المطلوبة وفئة الصامولة المطابقة؛
• القطر الاسمي، والخطوة، والطول، وطول السنون؛
• المادة المطلوبة ومسار المعالجة الحرارية؛
• معيار الطلاء وأي متطلب لتوافق السنون؛
• طريقة الربط وأي متطلب تركيب خاص بالمشروع؛
• وثائق الفحص المطلوبة للطلب.

قد تسمح فئة الخاصية الأعلى بزيادة قوة الشد المسبق لحجم برغي معين، لكن التصميم قد لا يتطلب أو يسمح بذلك. قوة البرغي، وقوة الصامولة، ومنطقة تحمل الحلقة، وتشابك السنون، وحالة الثقب، والمواد المتصلة كلها تؤثر على التجميع. استبدال برغي 8.8 معتمد بآخر من فئة 10.9 أو 12.9 يتطلب موافقة هندسية.

ما الذي يتغير مع الجلفنة بالغمس الساخن؟

الجلفنة بالغمس الساخن تضيف طبقة زنك بسماكة قابلة للقياس. على الأجزاء الملولبة، يغير هذا البعد الفعلي للسنون. الصامولة التي تناسب البراغي غير المجلفنة قد لا تُثبت بشكل صحيح على البراغي المجلفنة.

قد يلزم إنتاج الصامولة أو اختيارها كجزء من مجموعة مجلفنة متوافقة، مع تكبير أو توسيع السنون حيثما يتطلب المعيار المطبق ذلك. توضح الجمعية الأمريكية للجلفنة أن توسيع السنون يعوض سماكة الطلاء؛ ولا ينبغي نسخ هذا التسامح من قطر إلى آخر لجميع المقاسات.

تتطلب الدرجات عالية القوة اهتمامًا إضافيًا. في مقال تقني، وثّق المعهد الجنوب أفريقي لإنشاءات الصلب مخاطر الفشل الهش التي تنطوي على براغي مجلفنة من الدرجة 10.9 وحدد التقصف الهيدروجيني والتحكم في المعالجة الحرارية من بين الأسباب المحتملة. هذا لا يعني أن كل برغي مجلفن من فئة 10.9 أو 12.9 غير مناسب. بل يعني أنه يجب مراجعة الدرجة والمادة وعملية التنظيف والطلاء ومتطلبات الفحص معًا.

قبل طلب مجموعة عالية القوة مجلفنة بالغمس الساخن، تأكد من:

• معيار الطلاء وسماكة الطلاء أو فئته؛
• ما إذا كان سيتم فحص البرغي والصامولة كمجموعة متطابقة؛
• كيف يتم التحكم في توافق السنون بعد الطلاء؛
• ما إذا كانت الدرجة والقطر المحددان مسموحًا بهما مع عملية الطلاء المختارة؛
• ما هي ضوابط العملية وسجلات الفحص المطبقة؛
• ما إذا كانت هناك حاجة لتجميع عينة أو فحص أبعادي.

لا تفترض أن "الجلفنة بالغمس الساخن" تعني توفر كل درجة ومقاس وتوليفة سنون.

ماذا يجب أن يتضمن طلب عرض السعر (RFQ)؟

يساعد طلب عرض سعر واضح المورد على تأكيد المنتج بدلاً من الاقتباس من وصف كتالوج عام.

• التطبيق والرسم: نوع التوصيل، ومتطلب المشروع، ومرجع الرسم أو العينة.
• المنتج والمعيار: برغي سداسي، أو قضيب ملولب، أو برغي ذو مقبس، أو منتج آخر، مع المعيار المطلوب.
• الأبعاد: القطر، والخطوة، والطول، وطول السنون، والتفاوتات.
• فئة الخاصية: 8.8 أو 10.9 أو 12.9 أو متطلب الرسم الدقيق.
• المادة: درجة الصلب المحددة أو متطلب المادة.
• الطلاء: معيار الجلفنة بالغمس الساخن، السماكة أو الفئة، وأي متطلب بعد الطلاء.
• التجميع: معيار الصامولة وفئتها، وأبعاد الحلقة، وما إذا كان يجب توريد الأجزاء كمجموعة متطابقة.
• الكمية: القطع أو المجموعات حسب الحجم، مع كميات منفصلة للبراغي والصواميل والحلقات.
• الفحص: متطلبات الأبعاد، أو الميكانيكا، أو الطلاء، أو توافق السنون، أو وثائق المواد.
• التسليم: طريقة التعبئة، والوجهة، وتاريخ التسليم المطلوب.

اطلب من المورد تحديد أي انحرافات أو استثناءات أو نقاط تتطلب تأكيدًا. نطاق الكتالوج لا يؤكد توفر كل درجة ومقاس وتوليفة طلاء.

أخطاء الشراء الشائعة

• التعامل مع فئة الخاصية كاسم للمادة.
• افتراض أن الدرجة الأعلى هي الخيار الأكثر أمانًا تلقائيًا.
• شراء البراغي المجلفنة والصواميل القياسية بشكل منفصل دون التحقق من توافق السنون.
• مقارنة عروض الأسعار دون مقارنة المعايير وفئات الصواميل ومتطلبات الطلاء والفحص.

أسئلة شائعة يطرحها المشترون

1. هل الدرجة 10.9 أقوى من 8.8؟

نعم، 10.9 تحدد فئة خاصية أعلى من 8.8. لكن هذا لا يجعلها بديلاً عامًا. لا يزال التجميع الكامل وطريقة التركيب ومتطلبات المشروع بحاجة إلى موافقة.

2. هل يمكن جلفنة براغي 12.9 بالغمس الساخن؟

يعتمد ذلك على معيار المنتج المطبق، والمادة، والأبعاد، ومسار التصنيع، ومعايير قبول المشروع. لا توافق على التوليفة من اسم الدرجة وحدها.

3. هل الدرجة الأعلى للبرغي تلغي الحاجة إلى مطابقة الصامولة؟

لا. فئات البراغي والصواميل لها متطلبات منفصلة. يمكن للبرغي عالي القوة أن يعمل بشكل سيئ إذا كانت الصامولة أو تشابك السنون أو الحلقة غير مناسبة.

---

أرسل الرسم أو المواصفات المطلوبة مع المعيار والأبعاد وفئة الخاصية والمادة والطلاء ومتطلبات الصامولة والحلقة والكمية ومتطلبات الفحص.

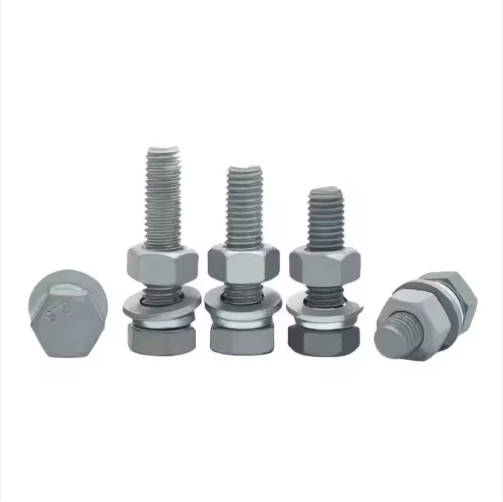

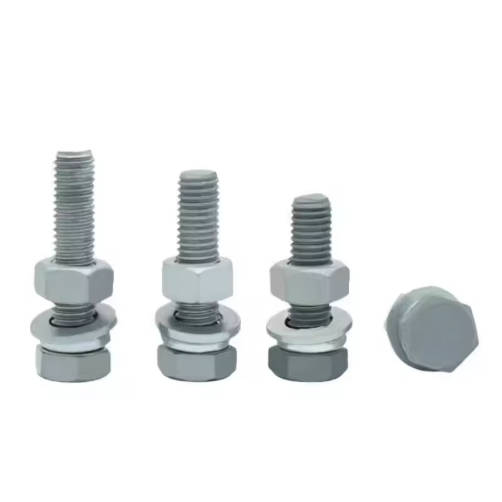

تقوم شركة Hotop Fasteners بتوريد البراغي والصواميل والحلقات المجلفنة بالغمس الساخن والمثبتات ذات الصلة للمشاريع الصناعية ومشاريع البنية التحتية. يمكنك مراجعة مجموعة براغي DIN 933 بدرجة 8.8/10.9، ومجموعة البراغي السداسية بدرجة 12.9 وصفحة برغي وصامولة HDG بدرجة 8.8.

للحصول على عرض سعر خاص بمشروعك، أرسل الدرجة والمعيار والأبعاد والطلاء والكمية المطلوبة. يمكن للمورد بعد ذلك تأكيد توليفة المنتج المقترحة والمعلومات المطلوبة للمراجعة الفنية.
