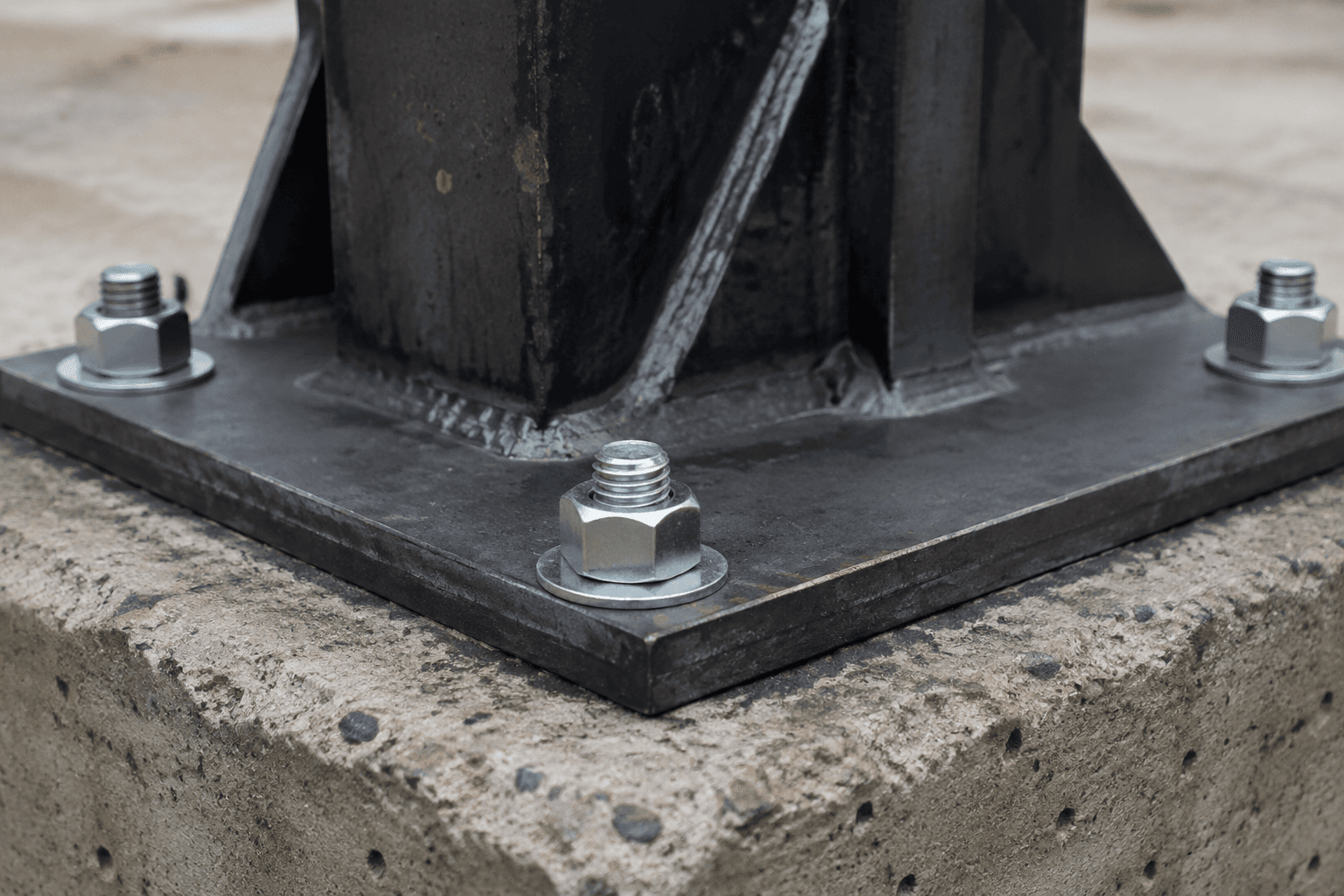

مقارنة بين المرساة الإسفينية والمرساة الكمية للخرسانة: دليل الاختيار والتركيب

تعتبر مثبتات التمدد الإسفينية ومثبتات الأكمام من أدوات التثبيت الميكانيكية المصممة لتثبيت القطع على الخرسانة. تُستخدم بشكل شائع في الكتائف الفولاذية، وألواح القواعد، والحواجز الواقية، ودعامات الآلات، والدرابزين، ودعامات الأنابيب، وغيرها من التجميعات الإنشائية.

على الرغم من أن كلا النوعين من المثبتات يتمددان داخل الفتحة المحفورة، إلا أنهما يستخدمان آليات تمدد مختلفة ويناسبان ظروف تركيب مختلفة. يعتمد اختيار المثبت المناسب على حالة الخرسانة، والحمل المطلوب، وسُمك القطعة، وطريقة التركيب، والتعرض للتآكل، ومواصفات المشروع.

يقارن هذا الدليل بين مثبتات التمدد الإسفينية ومثبتات الأكمام لمساعدة المشترين على اختيار الحل الأنسب لتثبيت الخرسانة.

ما هو مثبت التمدد الإسفيني؟

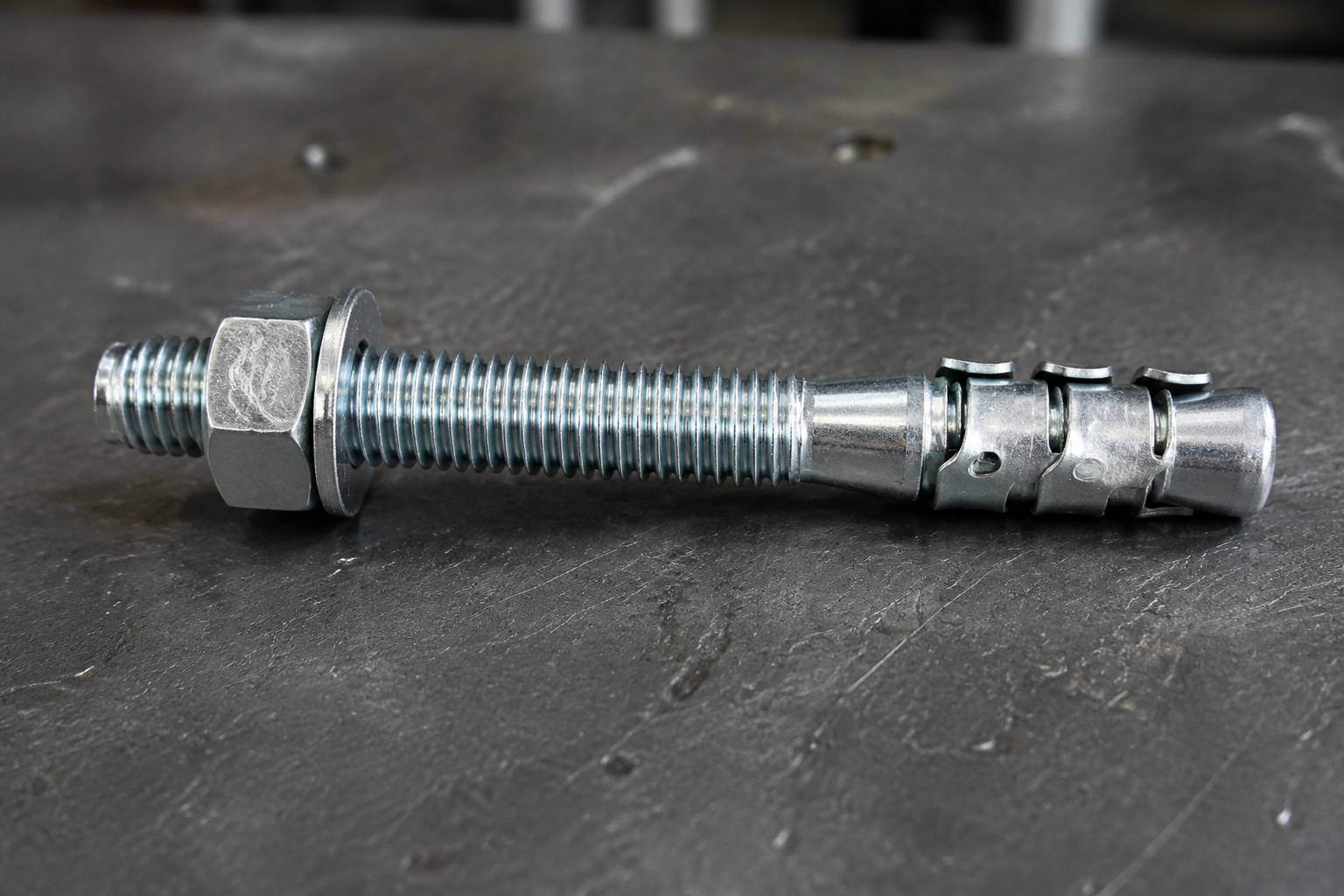

مثبت التمدد الإسفيني، الذي يُسمى أيضًا المثبت الإسفيني أو مثبت البرغي النافذ، مصمم للتثبيت في الخرسانة الصلبة. يتضمن عادةً دبوسًا ملولبًا، ومشبك تمدد، وصامولة، وغسالة.

بعد إدخال المثبت عبر القطعة وفي فتحة محفورة مسبقًا، يؤدي شد الصامولة إلى سحب الطرف المستدق للمثبت داخل مشبك التمدد. يتمدد المشبك مقابل جدار الفتحة الخرسانية، مما يُحدث تثبيتًا ميكانيكيًا آمنًا.

غالبًا ما يتم اختيار المثبتات الإسفينية للتطبيقات التي تتطلب أداء تثبيت قوي في الخرسانة السليمة والصلبة. تُستخدم بشكل شائع في التوصيلات الفولاذية الإنشائية، وقواعد المعدات، وأنظمة الرفوف، والحواجز الواقية، والكتائف الثقيلة.

للاطلاع على الخيارات المتاحة، استكشف قسم براغي التمدد. أحد حلول التثبيت النافذ الشائعة هو مثبت التمدد الإسفيني المصنوع من الفولاذ الكربوني للخرسانة.

ما هو مثبت الأكمام؟

مثبت الأكمام هو مثبت ميكانيكي آخر يُستخدم في تطبيقات الخرسانة والبناء. بدلاً من مشبك التمدد المنفصل، يستخدم كمًا (غطاء) تمدد حول جسم المثبت.

عند شد المثبت، يتمدد الجزء المخروطي الشكل من الكم مقابل الفتحة المحفورة. ينشر الكم قوة التمدد على مساحة تلامس أكبر من المثبت الإسفيني النموذجي.

يمكن استخدام مثبتات الأكمام لمجموعة من تطبيقات التثبيت خفيفة إلى متوسطة الشدة، اعتمادًا على تصميم المثبت والمادة الأساسية. غالبًا ما يتم أخذها في الاعتبار عندما تتطلب مادة القطعة، أو حالة المادة الأساسية، أو حالة التركيب حركة تمدد أكثر توزيعًا.

يجب أن يتطابق اختيار المثبت النهائي دائمًا مع رسم المشروع، والحمل المطلوب، وحالة المادة الأساسية.

المثبت الإسفيني مقابل مثبت الأكمام: الاختلافات الرئيسية

يتطلب كلا النوعين من المثبتات فتحة محفورة بشكل صحيح. لا يمكن للمثبت الأداء بشكل موثوق إذا كان قطر الفتحة، أو عمق الدفن، أو عزم الشد لا يتوافق مع متطلبات المنتج المحدد.

متى يجب عليك اختيار مثبت التمدد الإسفيني؟

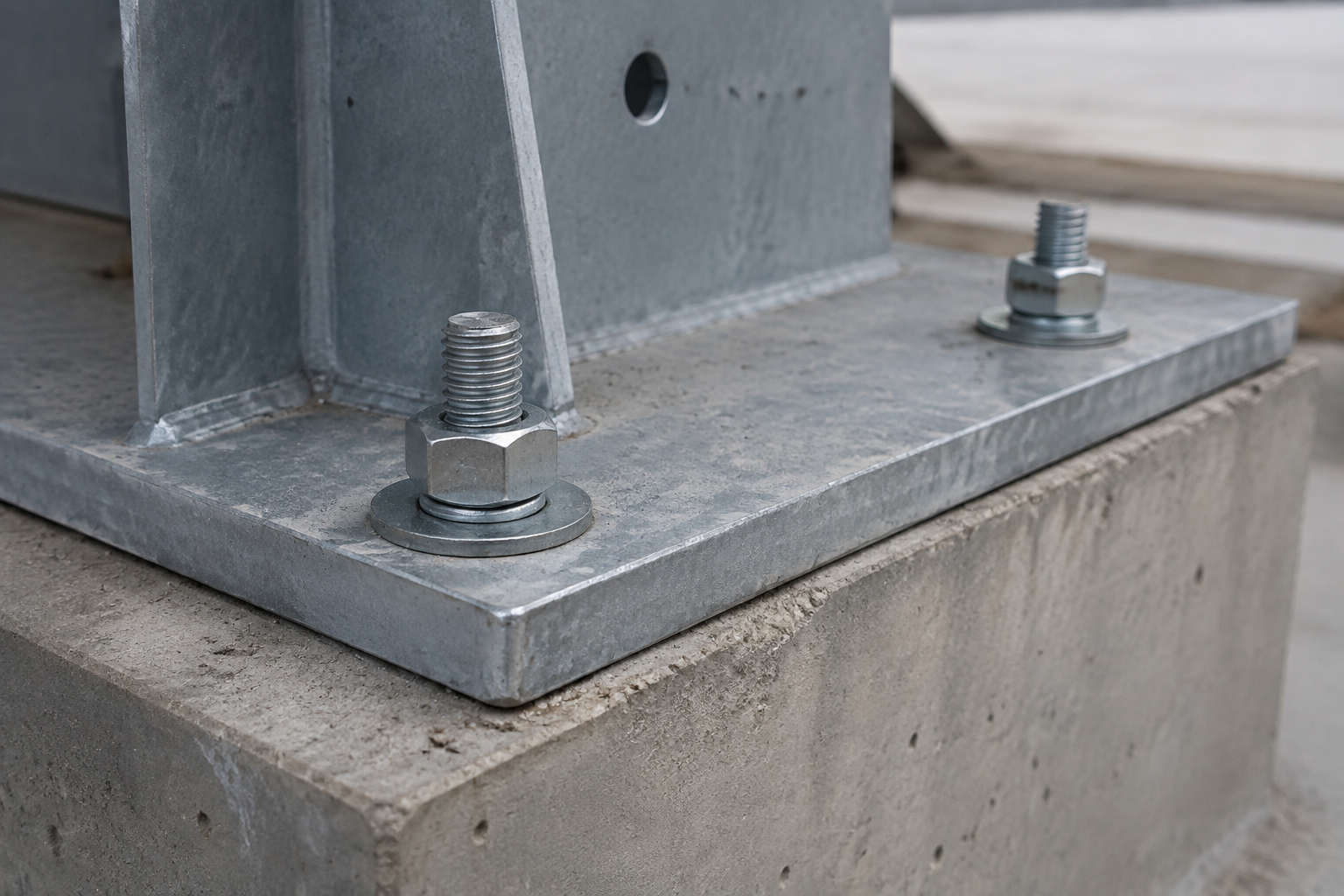

غالبًا ما يكون مثبت التمدد الإسفيني خيارًا مناسبًا عندما يتضمن التطبيق خرسانة صلبة ويكون التوصيل الميكانيكي القوي مطلوبًا. يُستخدم بشكل شائع عندما تحتاج القطعة إلى البقاء مثبتة بإحكام تحت ظروف التحميل الثابتة أو الإنشائية.

ضع في اعتبارك المثبت الإسفيني عندما:

• تكون المادة الأساسية من الخرسانة السليمة والصلبة.
• تكون القطعة من الفولاذ، مثل كتيفة أو لوحة قاعدة أو إطار دعم.
• يتطلب المشروع طريقة تركيب عن طريق التثبيت النافذ.
• يتطلب التركيب مثبتًا ميكانيكيًا بقبضة تمدد قوية.
• يتم تحديد قطر المثبت وعمق الدفن وقوة الخرسانة حسب مواصفات المشروع.
• تتطلب البيئة حماية من التآكل بطلاء الزنك أو الجلفنة بالغمس الساخن أو الفولاذ المقاوم للصدأ.

للتطبيقات الخارجية والمعرضة للتآكل، يجب على المشترين تحديد التشطيب المطلوب في مرحلة طلب عرض السعر. قد تكون المثبتات المطلية بالزنك مناسبة للعديد من التطبيقات الداخلية القياسية، بينما قد تكون الطلاءات أو المواد الأخرى مطلوبة للبيئات الأكثر تعرضًا.

متى يجب عليك اختيار مثبت الأكمام؟

يمكن أخذ مثبت الأكمام في الاعتبار عندما يتطلب التركيب مثبتًا بتمدد كمي موزع. يمكن أن يكون مفيدًا لأنواع القطع وحالات المادة الأساسية حيث يحتاج تصميم المثبت إلى توفير حركة تمدد أوسع.

ضع في اعتبارك مثبت الأكمام عندما:

• تتطلب مواصفات المشروع مثبتًا ميكانيكيًا من نوع الأكمام.
• يكون حمل التثبيت والمادة الأساسية مناسبين لمثبت الأكمام المختار.
• تحتوي القطعة على فتحة محفورة مسبقًا وتتطلب طريقة تثبيت ميكانيكية عملية.
• تم تقييم حالة الخرسانة أو البناء للتطبيق.
• تم تأكيد حجم المثبت وعمق الدفن والتشطيب.

يجب ألا يعتمد اختيار المثبت أبدًا على اسم المنتج فقط. يعتمد الأداء الفعلي المطلوب على قطر المثبت المحدد، وعمق التركيب، وحالة الخرسانة، وهندسة القطعة، والحمل المطبق.

العوامل الرئيسية التي يجب تأكيدها قبل طلب مثبتات الخرسانة

قبل طلب عرض سعر لمثبتات التمدد الإسفينية أو مثبتات الأكمام، يجب على المشترين تحضير المعلومات التالية.

للحصول على تركيبات تستخدم مثبتات أساسية مدمجة بدلاً من مثبتات التمدد المثبتة بعد الصب، راجع كيفية تحديد مواصفات براغي التثبيت المجلفنة بالغمس الساخن للأساسات الخرسانية. تُستخدم مثبتات من النوع L والنوع J بشكل شائع عندما يتم وضع المثبت في أساس الخرسانة قبل صب الخرسانة.

فحوصات التركيب لمثبتات التمدد

التركيب الصحيح لا يقل أهمية عن اختيار المثبت الصحيح. يجب التحقق من النقاط التالية قبل الشد النهائي:

• احفر الفتحة بالقطر والعمق المطلوبين.
• أزل غبار الحفر والحطام السائب من الفتحة.
• تأكد من أن المثبت يمر عبر القطعة بشكل صحيح.
• تحقق من أن المثبت يصل إلى عمق الدفن المطلوب.
• اربط الصامولة أو البرغي وفقًا لمتطلبات التركيب المنطبقة.
• لا تستخدم مثبتات تالفة أو مثنية أو ملوثة.
• تحقق من أن الطلاء المحدد مناسب لبيئة التركيب.

بالنسبة للأساسات الخرسانية، يجب أن يتطابق تخطيط المثبت أيضًا مع الرسم. يمكن أن يؤدي التباعد غير الصحيح للبراغي، أو موضع الفتحة، أو محاذاة القطعة إلى تأخيرات في التركيب حتى عندما يكون المثبت المحدد مناسبًا بحد ذاته.

الأسئلة الشائعة

1. هل المثبتات الإسفينية مناسبة للخرسانة المتشققة؟

تعتمد ملاءمة المثبت على المنتج المحدد، والتطبيق المعتمد، ومتطلبات المشروع. يجب على المشترين اختيار مثبت بناءً على حالة الخرسانة والمواصفات الهندسية ذات الصلة.

2. هل يمكن استخدام مثبتات التمدد الإسفينية في الهواء الطلق؟

نعم، بشرط أن تكون مادة المثبت والتشطيب مناسبتين لبيئة التآكل المتوقعة. اذكر متطلبات الطلاء أو المادة عند طلب عرض سعر.

3. ما الفرق بين مثبت التمدد ومثبت البرغي المدمج؟

يتم تركيب مثبت التمدد في فتحة موجودة محفورة في الخرسانة. يتم وضع مثبت البرغي المدمج، مثل برغي L أو برغي J، في الأساس قبل صب الخرسانة.

4. ما التفاصيل المطلوبة لعرض سعر المثبت الإسفيني؟

يرجى تقديم نوع المثبت، القطر، الطول، المادة، التشطيب المطلوب، الكمية، سُمك القطعة، وميناء الوجهة. تساعد رسومات التركيب أو مواصفات المشروع في تأكيد الخيار الصحيح.

---

للحصول على عرض سعر دقيق للمثبتات الإسفينية أو غيرها من منتجات تثبيت الخرسانة، يرجى إرسال نوع المثبت المطلوب، القطر، الطول، المادة، تشطيب السطح، الكمية، وميناء الوجهة.

للطلبات القائمة على المشاريع، قم بتضمين رسم القطعة، ومعلومات المادة الأساسية، ومتطلبات التركيب.
