Tiges filetées HDG pour crochets de tuyaux : quelle longueur et quel assortiment d'écrous les acheteurs doivent-ils confirmer ?

Les systèmes de supports de tuyaux sont largement utilisés dans la construction, les usines de traitement des eaux, les projets CVC, la tuyauterie industrielle, les systèmes de protection incendie et les installations extérieures de services publics. Dans nombre de ces applications, des tiges filetées sont utilisées pour suspendre, soutenir ou ajuster la position des tuyaux.

Lorsque l'environnement d'installation est extérieur, humide ou exposé à la corrosion, de nombreux acheteurs choisissent des tiges filetées galvanisées à chaud, également appelées tiges filetées galvanisées à chaud. Comparées aux tiges brutes ou zinguées, les tiges filetées galvanisées à chaud offrent une meilleure résistance à la corrosion pour une utilisation à long terme.

Avant de passer une commande, les acheteurs ne doivent pas seulement demander un prix. La longueur de la tige, la taille du filetage, l'écrou correspondant, les rondelles, le revêtement, l'emballage et les détails d'application doivent tous être confirmés. Cet article explique les points clés que les acheteurs doivent vérifier avant de commander des tiges filetées HDG pour supports de tuyaux.

Que sont les tiges filetées HDG ?

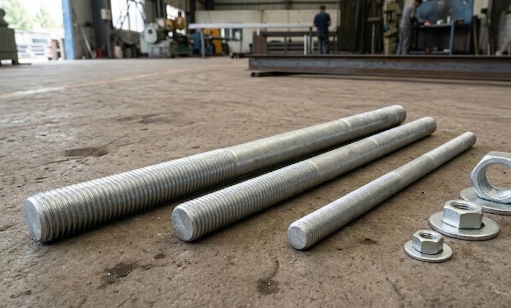

Les tiges filetées HDG sont des tiges en acier avec des filetages continus sur toute la longueur. Après le filetage, les tiges sont revêtues par galvanisation à chaud, ce qui forme une couche de zinc sur la surface pour aider à protéger l'acier de la rouille.

Elles sont couramment utilisées pour :

• Systèmes de supports de tuyaux
• Systèmes de suspension CVC
• Supports de tuyaux de gicleurs d'incendie
• Râteliers de tuyaux de traitement des eaux
• Installations extérieures de services publics
• Connexions de support de structure en acier
• Fixation d'entretoisement et ajustable
• Fixation générale de construction

Pour les applications de supports de tuyaux, les tiges filetées sont généralement utilisées avec des écrous hexagonaux, des rondelles, des pinces de poutre, des colliers de tuyau, des écrous de rail ou d'autres quincailleries de support.

Pourquoi la galvanisation à chaud est importante pour les supports de tuyaux

Les tiges de supports de tuyaux sont souvent installées dans des environnements où le risque de corrosion ne peut être ignoré. Cela peut inclure des chantiers de construction extérieurs, des pièces humides, des usines de traitement des eaux, des installations industrielles ou des zones semi-exposées.

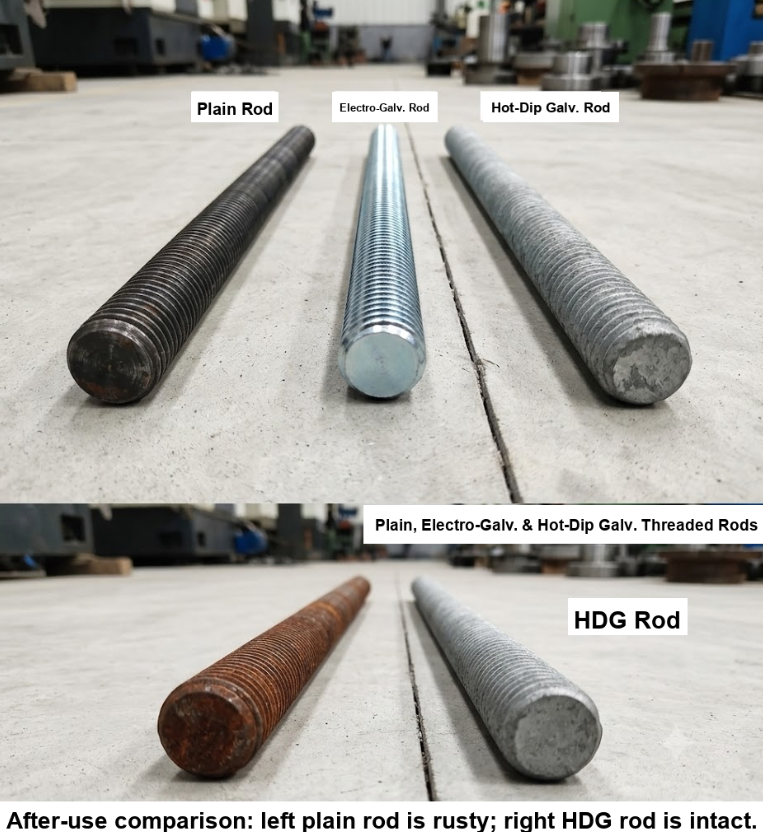

La galvanisation à chaud fournit un revêtement de zinc plus épais que la zinguage normale, ce qui la rend plus adaptée aux applications exposées ou humides.

Les acheteurs choisissent généralement les tiges filetées HDG lorsque :

• Le projet est en extérieur
• Le système de tuyaux est installé dans une zone humide
• Les fixations nécessitent une résistance à la corrosion plus longue
• Les tiges sont utilisées avec des colliers ou des rails de tuyaux galvanisés
• Le projet nécessite des composants en acier galvanisé à chaud
• Les marchandises peuvent être stockées longtemps avant l'installation

Pour les applications intérieures sèches, les tiges filetées zinguées peuvent suffire. Mais pour les projets extérieurs ou à forte humidité, les tiges filetées HDG sont généralement le choix le plus sûr.

1. Confirmer le diamètre de la tige et la taille du filetage

Le premier point à confirmer est le diamètre de la tige et la taille du filetage. Les tiges filetées courantes peuvent être fournies en tailles métriques ou impériales, selon le marché.

Les acheteurs doivent clairement confirmer :

• Diamètre
• Pas de filetage
• Filetage métrique ou en pouces
• Norme de filetage
• Nuance ou matériau requis
• Compatibilité avec les écrous et les accessoires de supports de tuyaux

Par exemple, une tige filetée M12 et une tige filetée de 1/2 pouce ne sont pas identiques. Si le système de filetage n'est pas clair, la tige peut ne pas correspondre aux écrous, colliers de tuyau ou quincaillerie de rail utilisés sur site.

Si les acheteurs remplacent des tiges existantes, il est préférable de fournir une photo d'échantillon, un dessin ou une mesure exacte avant de commander.

2. Confirmer la longueur requise

Les tiges filetées sont généralement fournies en longueurs standard ou en pièces coupées sur mesure.

Les longueurs pleines courantes peuvent inclure :

• 1 mètre
• 2 mètres
• 3 mètres
• 6 pieds
• 10 pieds
• 12 pieds

Cependant, les projets de supports de tuyaux peuvent nécessiter des longueurs coupées plus courtes pour une installation plus facile. Les acheteurs doivent confirmer s'ils ont besoin de tiges pleine longueur ou de pièces pré-coupées.

Lors du choix de la longueur, considérez :

• Hauteur de suspension
• Marge d'ajustement
• Longueur d'engagement de l'écrou
• Épaisseur du collier de tuyau
• Connexion de la pince de poutre ou du rail
• Perte de coupe
• Commodité d'emballage et d'expédition

Si les tiges sont trop courtes, elles peuvent ne pas fournir suffisamment d'ajustement sur site. Si les tiges sont trop longues, les acheteurs peuvent avoir besoin de main-d'œuvre de coupe supplémentaire et gaspiller du matériel.

Pour les commandes basées sur un projet, une liste de coupe peut aider à réduire le temps d'installation et la perte de matériel.

3. Faire correspondre les écrous corrects

La correspondance des écrous est très importante pour les tiges filetées HDG.

Parce que la galvanisation à chaud crée un revêtement de zinc plus épais, la surface du filetage devient légèrement plus grande après le revêtement. Si les écrous ne sont pas adaptés, l'installation peut devenir difficile. Dans certains cas, l'écrou peut ne pas glisser facilement sur la tige.

Les acheteurs doivent confirmer :

• Taille de l'écrou
• Type d'écrou
• Norme de filetage
• Traitement de surface
• Si l'écrou est adapté aux tiges filetées HDG
• Si des écrous hexagonaux lourds ou des écrous hexagonaux standard sont requis
• Si des rondelles sont nécessaires

Pour les tiges filetées galvanisées à chaud, il est généralement préférable de commander des écrous galvanisés à chaud correspondants auprès du même fournisseur. Cela aide à réduire les problèmes d'ajustement du filetage pendant l'installation.

4. Vérifier les exigences relatives aux rondelles et accessoires

Les tiges filetées pour supports de tuyaux peuvent également nécessiter des rondelles ou d'autres accessoires de support. Ces pièces aident à répartir la charge, à protéger les surfaces de contact et à améliorer la connexion.

Selon l'application, les acheteurs peuvent avoir besoin :

• Rondelles plates
• Rondelles carrées
• Rondelles lourdes
• Écrous de rail
• Écrous de raccordement
• Colliers de tuyau
• Pinces de poutre
• Écrous à ressort
• Plaques ou supports

Si les acheteurs commandent uniquement des tiges sans confirmer les accessoires, ils peuvent constater que les tiges ne peuvent pas être installées directement sur site. Pour les commandes en vrac ou de projet, il est préférable de confirmer l'assemblage complet du support avant l'achat.

5. Confirmer l'environnement d'application

L'environnement de travail affecte le traitement de surface et la méthode d'emballage appropriés. Les acheteurs doivent considérer :

• Le système de support de tuyaux est-il intérieur ou extérieur ?
• La zone est-elle humide ?
• Est-elle proche de l'eau, de vapeurs chimiques ou de l'air côtier ?
• Les tiges entreront-elles en contact avec des rails ou colliers galvanisés ?
• Le projet est-il temporaire ou à long terme ?
• Existe-t-il des exigences spéciales de résistance à la corrosion ?

Pour les installations extérieures ou humides, les tiges filetées HDG sont généralement recommandées. Pour une utilisation intérieure propre et sèche, les tiges zinguées peuvent être acceptables si le projet le permet.

6. Faire attention à l'emballage et à la manutention

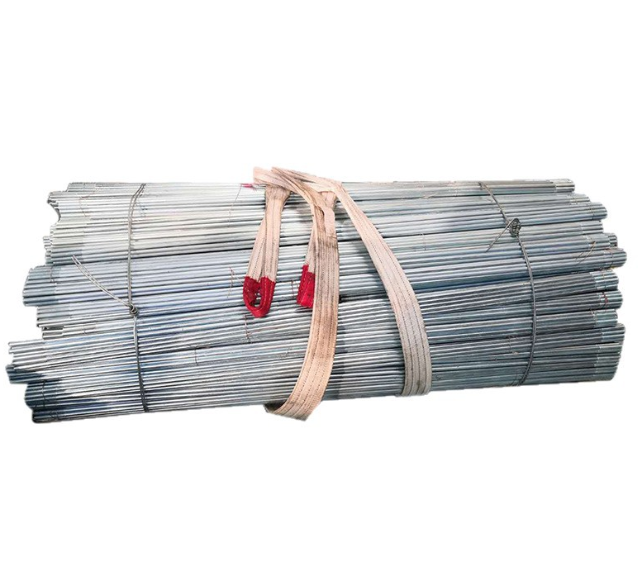

Les tiges filetées sont longues et faciles à endommager si elles ne sont pas emballées correctement. Pendant le transport maritime ou le stockage en entrepôt, un mauvais emballage peut causer des dommages au filetage, une exposition à l'humidité ou un mélange des tailles.

Les acheteurs doivent confirmer :

• Poids du faisceau
• Pièces par faisceau
• Emballage plastique ou protection contre l'humidité
• Emballage sur palette
• Exigences d'étiquetage
• Emballage de tailles mélangées ou séparées
• Protection d'extrémité si nécessaire

Pour les tiges coupées sur mesure, un étiquetage clair est particulièrement important. Cela aide les travailleurs à identifier rapidement la bonne longueur pendant l'installation.

7. Ce que les acheteurs doivent fournir avant le devis

Pour recevoir un devis précis, les acheteurs doivent fournir des informations complètes dès le début. Cela peut faire gagner du temps et réduire les erreurs.

Une bonne demande de renseignements pour les tiges filetées HDG doit inclure :

• Diamètre de la tige
• Pas de filetage
• Longueur standard ou longueur coupée
• Matériau ou nuance de résistance
• Traitement de surface : galvanisé à chaud
• Exigences relatives aux écrous et rondelles
• Quantité
• Exigence d'emballage
• Application : support de tuyau, CVC, gicleur d'incendie, traitement des eaux, etc.
• Port de destination ou adresse de livraison
• Dessin ou photo d'échantillon si disponible

Si l'acheteur n'est pas sûr de la spécification correcte, des photos de la position d'installation ou des pièces existantes peuvent également aider le fournisseur à vérifier.

Erreurs courantes lors de la commande de tiges filetées HDG

Certains problèmes d'achat surviennent parce que les informations de commande sont incomplètes ou peu claires.

Les erreurs courantes incluent :

• Demander uniquement une « tige filetée galvanisée » sans confirmer si c'est galvanisé à chaud ou zingué
• Confondre le filetage métrique avec le filetage en pouces
• Ne pas confirmer la longueur de la tige avant le devis
• Commander des tiges sans écrous correspondants
• Ignorer l'ajustement du filetage après la galvanisation à chaud
• Ne pas confirmer l'emballage pour les longues tiges
• Mélanger différentes tailles sans étiquettes claires
• Ne pas fournir de détails sur l'application

Pour les projets de supports de tuyaux, ces erreurs peuvent entraîner des retards d'installation, un travail de coupe supplémentaire ou une mauvaise correspondance des accessoires.

Conclusion

Les tiges filetées HDG sont un choix pratique pour les systèmes de supports de tuyaux utilisés dans des environnements extérieurs, humides ou corrosifs. Avant de commander, les acheteurs doivent confirmer le diamètre de la tige, la taille du filetage, la longueur, la correspondance des écrous, les exigences de rondelles, l'environnement d'application et la méthode d'emballage.

Pour les commandes en vrac, des informations complètes aident les fournisseurs à établir un devis précis et à préparer les produits
