Comment sélectionner les rondelles galvanisées à chaud pour les structures en acier

Les rondelles sont souvent considérées comme de petites pièces accessoires dans un assemblage de fixation de structure en acier. Cependant, le type de rondelle peut affecter la répartition de la charge, la zone de contact, le support de la tête de boulon, la qualité d'installation et la protection contre la corrosion autour de la connexion.

Pour les ouvrages en acier extérieurs, les structures de transmission, les châssis de support, les socles d'équipement, les assemblages en acier fabriqués et autres applications exposées, les acheteurs spécifient souvent des boulons, écrous et rondelles galvanisés à chaud comme ensemble de fixation complet. Choisir la rondelle correcte ne consiste pas seulement à trouver un diamètre correspondant. La forme de la rondelle, son épaisseur, son diamètre extérieur, la taille du trou, la surface de l'acier connecté et le détail d'installation doivent tous être pris en compte.

Ce guide explique les différences entre les rondelles plates, les rondelles carrées et les rondelles biseautées, et aide les acheteurs à préparer une demande de devis (RFQ) plus claire pour les fixations en acier de structure galvanisé à chaud.

Pourquoi le Choix de la Rondelle est Important dans un Assemblage de Structure en Acier

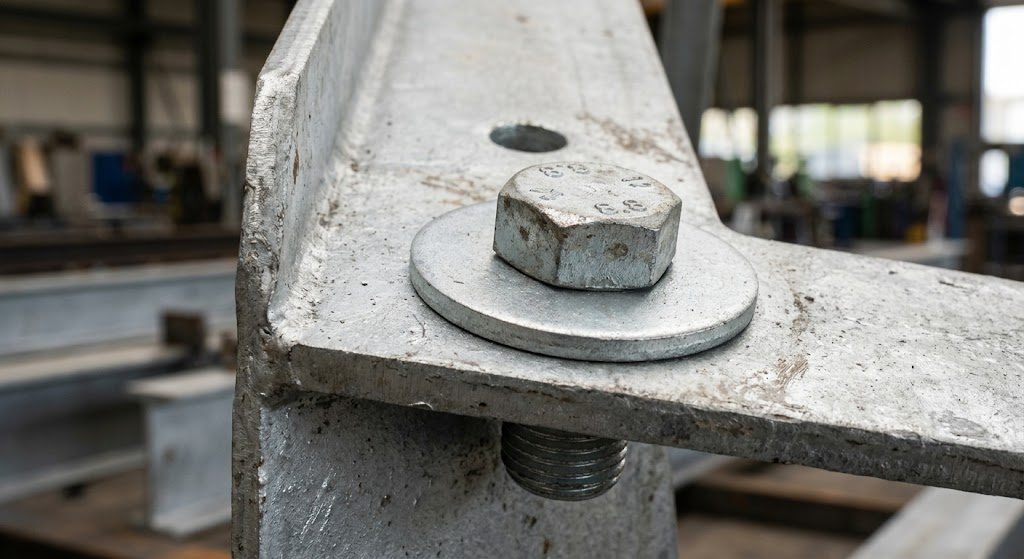

Une rondelle est placée sous une tête de boulon, un écrou ou les deux. Son rôle dépend de la conception de la connexion, mais elle peut aider à répartir la pression de portance, protéger la surface de l'acier connecté, faciliter l'installation et fournir une zone d'appui plus stable.

Dans les assemblages de fixations galvanisées à chaud, la rondelle doit également correspondre à l'exigence de protection contre la corrosion du boulon, de l'écrou et de la structure connectée. L'utilisation d'une rondelle non revêtue ou incompatible dans un assemblage exposé peut créer un système de protection contre la corrosion incohérent.

Une sélection appropriée de la rondelle doit prendre en compte :

• Le diamètre du boulon et la taille du trou
• La zone d'appui de l'écrou et de la tête de boulon
• L'épaisseur et la forme de l'acier connecté
• La surface de connexion plate, inclinée ou irrégulière
• L'exposition extérieure, marine, industrielle ou intérieure
• La galvanisation requise ou la finition de surface
• Le dessin de projet applicable et la norme de fixation
• L'inspection et la documentation requises

Types de Rondelles Courants pour les Assemblages de Boulons Galvanisés

Le type de rondelle le plus approprié dépend de la connexion de la charpente métallique. Trois catégories courantes sont les rondelles plates, les rondelles carrées et les rondelles biseautées.

Le choix correct doit toujours suivre le dessin de connexion et la spécification du projet. Une rondelle ne doit pas être sélectionnée uniquement parce qu'elle s'adapte sur la tige du boulon.

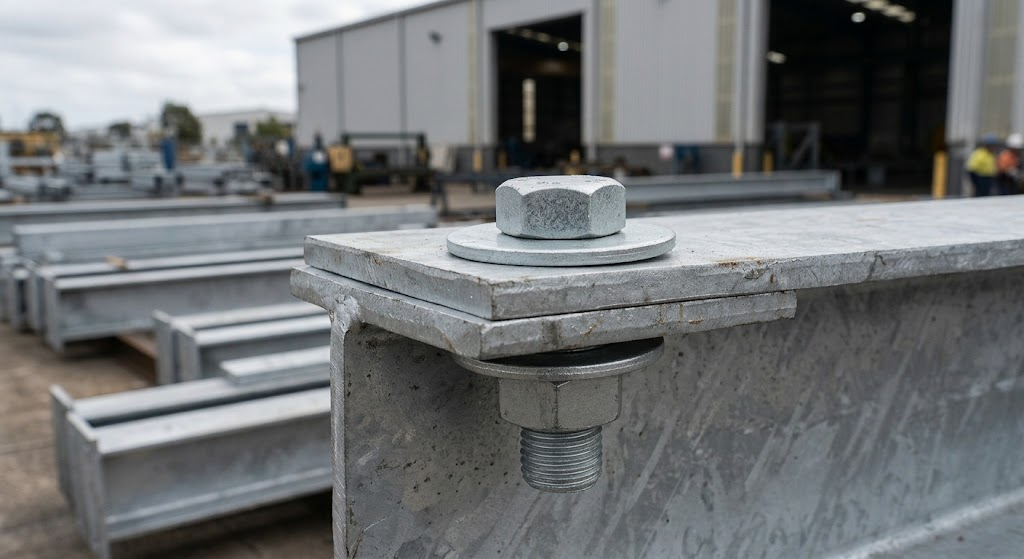

Rondelles Plates pour Boulons Galvanisés à Chaud

Les rondelles plates sont largement utilisées dans les assemblages standard de boulons et d'écrous. Elles peuvent aider à répartir la pression de l'écrou ou de la tête de boulon sur une plus grande surface du matériau connecté.

Pour les structures en acier, les rondelles plates peuvent convenir lorsque la surface d'appui est plate et que l'assemblage de boulons ne nécessite pas une forme de rondelle structurelle spéciale. Les acheteurs doivent toujours confirmer le diamètre intérieur, le diamètre extérieur, l'épaisseur et la finition de surface requis pour l'assemblage.

Lors de la commande de rondelles plates galvanisées à chaud, la demande de devis (RFQ) doit préciser si la rondelle est fournie dans le cadre d'un ensemble complet boulon, écrou et rondelle. Cela permet de s'assurer que les composants sélectionnés sont adaptés à l'assemblage prévu.

Pour les assemblages de boulons galvanisés utilisés dans les ouvrages en acier extérieurs, explorez notre catégorie de boulons galvanisés à chaud.

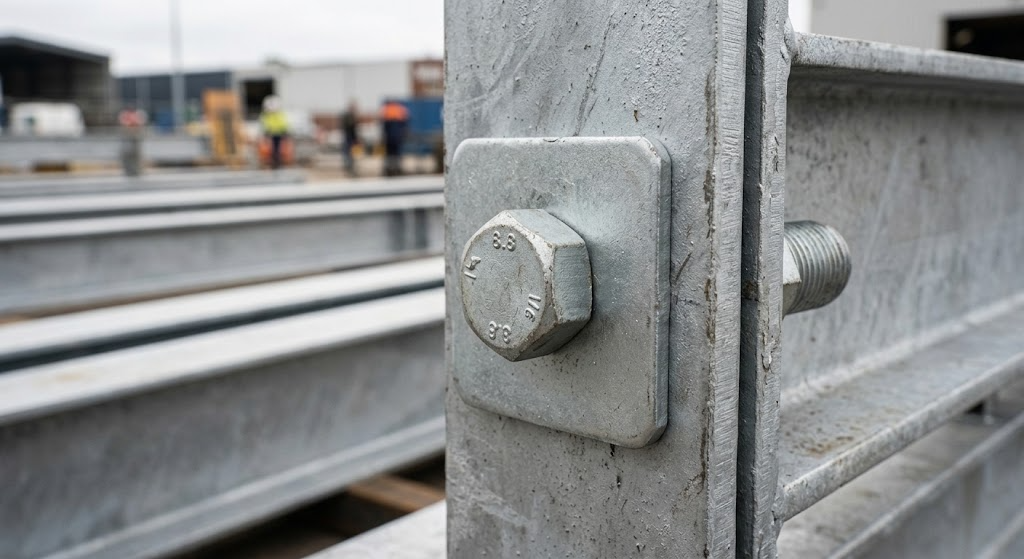

Quand Utilise-t-on des Rondelles Carrées ?

Les rondelles carrées ont un profil extérieur différent de celui des rondelles plates rondes standard. Dans certaines applications de charpente métallique, une rondelle carrée peut offrir une plus grande zone d'appui ou mieux convenir au détail de connexion indiqué sur le dessin.

Les rondelles carrées sont généralement envisagées lorsque la surface en acier, la disposition des trous ou la spécification structurelle nécessite une zone de contact plus large. Les dimensions de la rondelle sélectionnée doivent correspondre au diamètre du boulon, à l'épaisseur de l'acier connecté et à la disposition d'installation requise.

Pour la fourniture de projets, les acheteurs doivent indiquer si la rondelle requise est une rondelle carrée standard, une rondelle robuste ou un article fabriqué sur mesure selon un dessin. Les dimensions telles que la longueur, la largeur, l'épaisseur, le diamètre du trou et la finition requise doivent être clairement incluses.

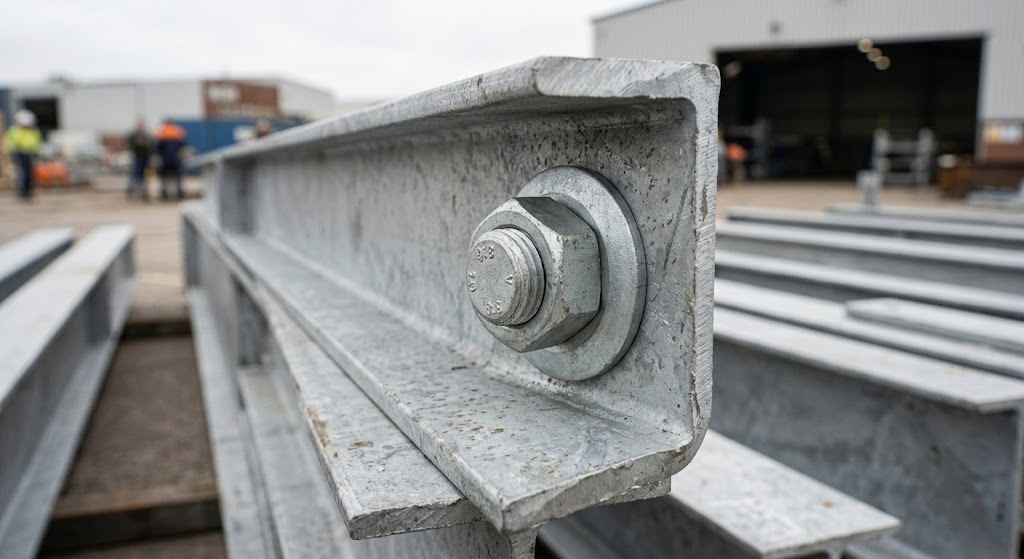

Quand les Rondelles Biseautées sont-elles Importantes ?

Les rondelles biseautées sont conçues pour les connexions où la surface d'appui n'est pas parfaitement plate ou parallèle à l'axe du boulon. Elles peuvent être utilisées dans les détails structurels impliquant des profilés en U, des brides coniques ou d'autres surfaces en acier inclinées.

Sans le support approprié, un écrou ou une tête de boulon peut ne pas s'appuyer uniformément contre la surface de connexion. Cela peut affecter la qualité de l'installation et rendre le serrage plus difficile.

Une rondelle biseautée doit être sélectionnée en fonction du profil en acier réel et du détail du projet. Les acheteurs doivent fournir le dessin de connexion, le profil de la bride et la spécification du boulon lors de la demande de ce type de rondelle.

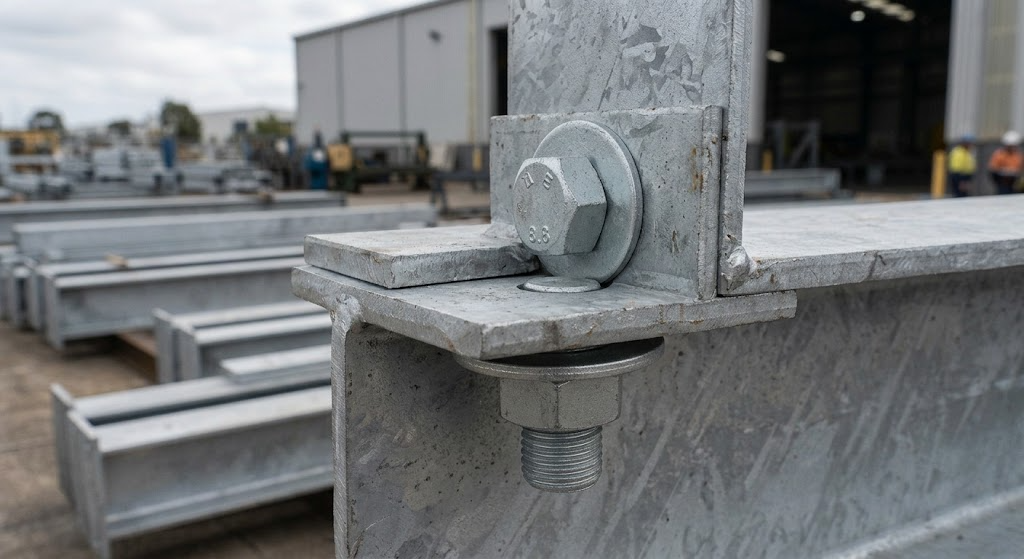

Associer la Rondelle à l'Assemblage de Fixation Complet

Une rondelle ne doit pas être achetée comme un article isolé lorsqu'elle sera utilisée dans un assemblage de boulons de projet. Les acheteurs doivent considérer l'ensemble de fixation complet :

texte Boulon + écrou + rondelle + acier connecté + environnement d'installation

Par exemple, un assemblage de boulon hexagonal galvanisé à chaud peut nécessiter des écrous et des rondelles galvanisés assortis. L'ajustement du filetage, la taille du trou de la rondelle, l'exigence de revêtement et les dimensions des composants doivent tous être compatibles avec la spécification du projet.

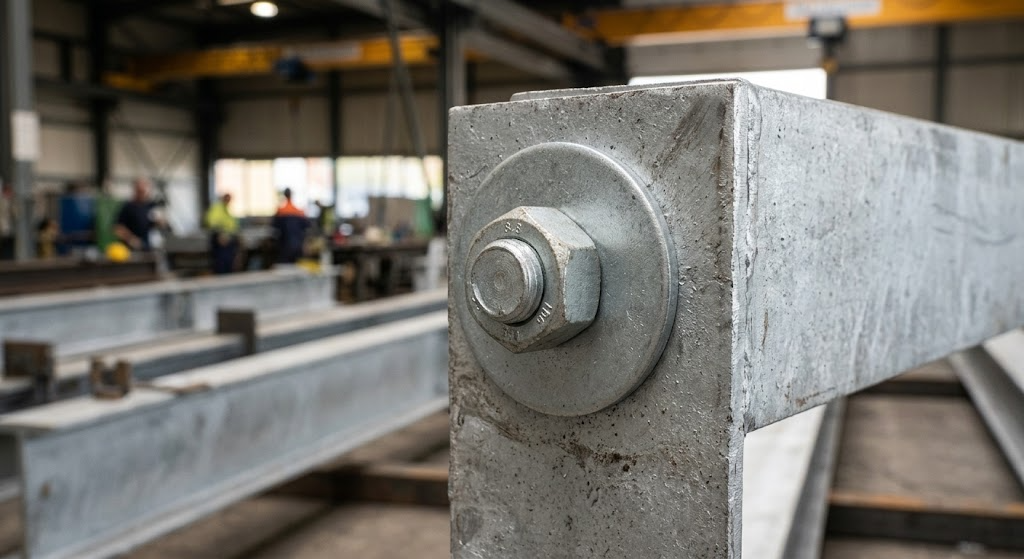

Protection Contre la Corrosion pour les Ouvrages en Acier Extérieurs

Les structures en acier extérieures peuvent être exposées à l'eau de pluie, à l'humidité, à la pollution industrielle, à l'air salin ou à des cycles répétés de mouillage-séchage. Dans ces conditions, les acheteurs utilisent souvent des fixations galvanisées à chaud pour soutenir la protection contre la corrosion sur l'ensemble de l'assemblage.

La finition de la rondelle doit être considérée avec le boulon, l'écrou et la structure en acier connectée. Un assemblage mixte peut ne pas offrir la performance anticorrosion prévue, en particulier là où l'humidité peut s'accumuler autour de la tête de boulon, de l'écrou ou de la zone de contact de la rondelle.

Une bonne conception de connexion peut également aider à réduire la rétention d'eau. Éviter les espaces inutiles, l'humidité piégée et les composants incompatibles favorise une meilleure performance à long terme dans les applications exposées.

Pour les projets impliquant des environnements côtiers ou à haute teneur en sel, lisez Ouvrages en acier marins et côtiers : fixations HDG vs acier inoxydable.

Erreurs Courantes dans le Choix des Rondelles
