Suspension de systèmes CVC lourds : Comment épisser en toute sécurité des tiges filetées HDG avec des écrous d'accouplement DIN 6334

Lors de la suspension de grandes gaines de CVC commerciales, de chemins de câbles ou de canalisations de plomberie lourdes (systèmes MEP) depuis de hauts plafonds d'entrepôts ou des halls d'aéroport, une tige filetée standard de 3 mètres est rarement assez longue. Les ingénieurs et les entrepreneurs sur le terrain doivent épisser plusieurs tiges ensemble pour atteindre la longueur de chute requise.

Si une épissure de suspension échoue, des équipements de plusieurs tonnes s'effondreront, entraînant des dommages structurels catastrophiques et de graves risques pour la sécurité.

En tant que fabricant direct d'attaches basé à Handan, en Chine, l'équipe d'ingénierie de Hotop Fasteners a vu d'innombrables défaillances d'épissures causées par du matériel mal approvisionné. Dans ce guide technique, nous allons décomposer la physique d'ingénierie de l'épissure des tiges galvanisées à chaud (HDG), exposer les pièges de fabrication cachés par les sociétés de négoce bon marché, et expliquer pourquoi l'écrou d'accouplement DIN 6334 est la seule norme sûre pour les suspensions lourdes.

1. L'anatomie d'une épissure sûre : La règle du "3D"

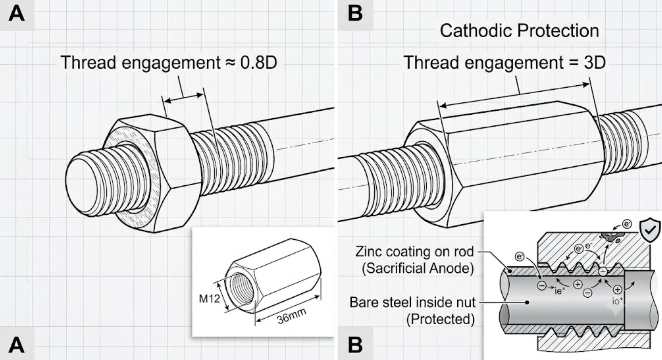

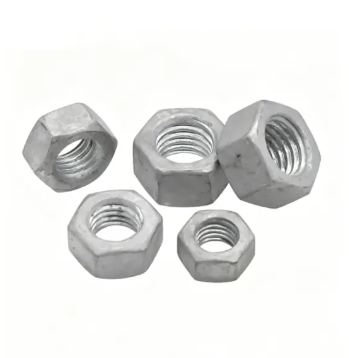

L'erreur la plus courante — et la plus dangereuse — commise par les entrepreneurs inexpérimentés est d'utiliser un écrou hexagonal standard pour connecter deux tiges filetées. Les écrous hexagonaux standard n'ont qu'une longueur d'engagement du filetage égale à environ 0,8 fois leur diamètre. Sous la charge dynamique lourde et continue d'un système CVC actif (qui vibre constamment), ces filetages courts se dénuderont rapidement, tirant la tige directement hors de l'écrou.

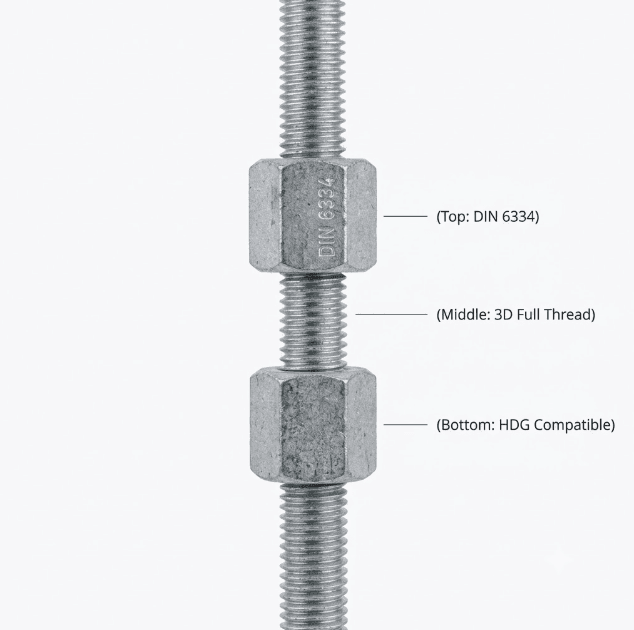

Les écrous d'accouplement DIN 6334 (également appelés écrous de rallonge) sont spécifiquement conçus pour résoudre ce problème. Ils respectent la "règle du 3D".

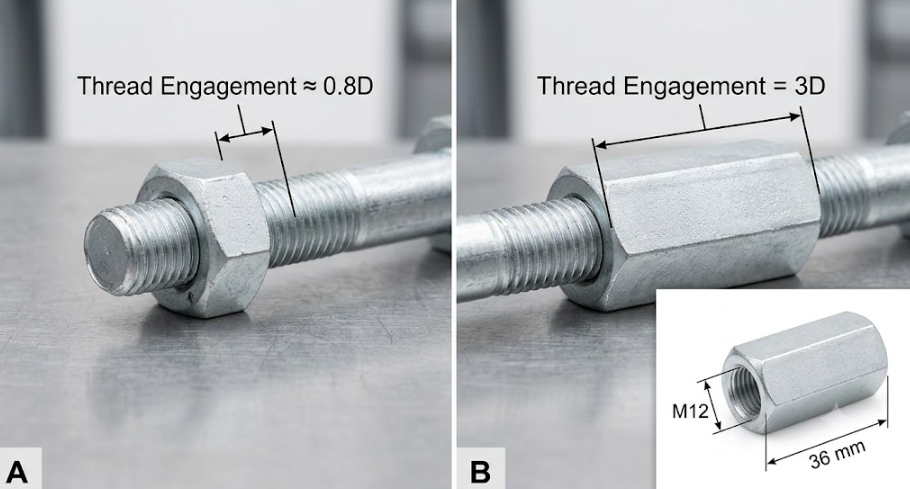

• Leur longueur est strictement fabriquée pour être 3 fois le diamètre du filetage (par exemple, un écrou d'accouplement M12 mesure exactement 36 mm de long).
• Cet engagement massif du filetage interne crée un joint mathématiquement plus résistant que la limite d'élasticité à la traction de la tige d'acier elle-même. En cas de surcharge jusqu'à la destruction, la tige se rompra avant que l'écrou d'accouplement DIN 6334 ne se dénude.

2. Le "blocage à mi-chemin" : Exposer le piège de l'intermédiaire

Voici un secret de l'industrie concernant la fabrication des écrous d'accouplement, et pourquoi les modèles bon marché échouent sur le chantier.

Le taraudage (coupe des filetages internes) d'un long cylindre d'acier provoque une usure immense des outils d'usine. Pour économiser de l'argent sur les tarauds cassés, les ateliers de bas étage taraudent l'écrou depuis une extrémité, s'arrêtent au milieu, retournent l'écrou et le taraudent depuis l'autre extrémité.

Le résultat : Les filetages se rejoignent au centre, mais ils sont désalignés. Lorsque votre installateur essaie de visser deux tiges de 3 mètres dans cet écrou d'accouplement bon marché, une tige se bloquera à mi-chemin à l'intérieur. Si elle est forcée, la suspension entière de 6 mètres pendra de travers, exerçant une contrainte de cisaillement sévère sur l'ancrage au plafond.

La norme Hotop Fasteners : Nous utilisons des centres de taraudage CNC avancés pour effectuer un taraudage traversant. Un taraud de coupe unique et continu est entraîné complètement à travers l'écrou en une seule passe. Cela garantit un alignement axial absolu. Vos tiges filetées HDG épissées pendront parfaitement droites, à chaque fois.

3. Le protocole de surtaraudage HDG (et le mythe de la rouille)

Parce que les plénums de plafond commerciaux subissent des variations de température et une humidité élevée sur une durée de vie de 30 ans, le matériel de suspension doit être galvanisé à chaud. Cependant, la galvanisation à chaud ajoute jusqu'à 85 μm d'épais alliage zinc-fer sur les filetages d'une tige.

Si une société de négoce vous fournit des écrous d'accouplement taraudés standard, ils se bloqueront immédiatement contre l'épaisse couche de zinc sur la tige.

Surtaraudage de précision

Chez Hotop Fasteners, nous taraudons nos écrous d'accouplement HDG après le processus de galvanisation, en utilisant une tolérance surdimensionnée (généralement un jeu de +0,4 mm à +0,8 mm). Cela permet à l'écrou de se visser facilement à la main sur la tige fortement galvanisée.

La panique de l'acier nu

De nombreux acheteurs paniquent lorsqu'ils regardent à l'intérieur de nos écrous d'accouplement HDG et voient des filetages en acier nu. Ce n'est pas un défaut ; c'est la norme d'ingénierie stricte. Une fois que vous vissez la tige galvanisée dans l'écrou, le volume massif de zinc sur la tige agit comme une anode sacrificielle. Grâce à la science de la protection cathodique (action galvanique), le zinc protège complètement l'acier nu interne de l'écrou contre la rouille.

4. Meilleures pratiques sur le chantier : Inspection visuelle et zinc à froid

Même avec un matériel d'usine parfait, les erreurs d'installation sur le terrain peuvent compromettre la suspension du CVC. Nous conseillons à nos clients B2B d'appliquer deux règles sur leurs chantiers de construction :

L'exigence du trou de visée

Comment savoir si les deux tiges ont atteint exactement le centre de l'écrou d'accouplement pour partager la charge de manière égale ? Nous pouvons fabriquer nos écrous DIN 6334 avec un trou de visée central pré-percé. Cela permet aux inspecteurs de la construction de confirmer visuellement que les deux tiges sont complètement en place.

Coupe sur chantier des tiges

Les installateurs coupent fréquemment des tiges filetées de 3 mètres à des longueurs personnalisées à l'aide d'une scie à ruban. Cela détruit instantanément le revêtement HDG à l'extrémité coupée. Les entrepreneurs doivent être informés d'enduire toutes les extrémités de tige fraîchement coupées avec un composé de galvanisation à froid riche en zinc (minimum 90 % de poussière de zinc) avant de les visser dans l'écrou d'accouplement pour restaurer la résistance à la corrosion.

5. Logistique d'exportation : Protéger les filetages nus

En tant que fabricant chinois direct exportant du matériel lourd à l'échelle mondiale, nous savons que les filetages internes nus d'un écrou d'accouplement sont très vulnérables pendant un voyage océanique de 30 jours. Nous traitons l'emballage des marchandises lourdes comme une étape d'ingénierie critique.

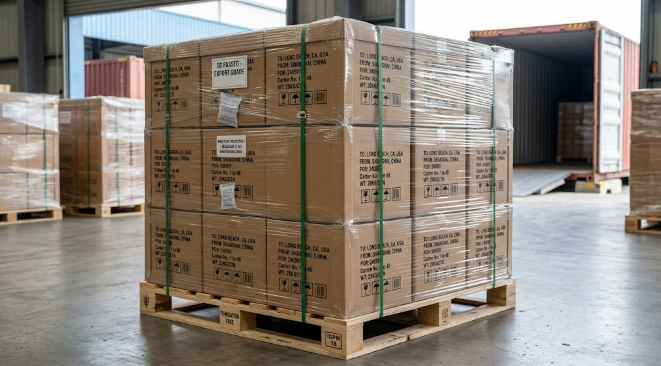

Nous emballons en vrac nos écrous d'accouplement HDG dans des cartons d'exportation à double cannelure. À l'intérieur de chaque carton, les écrous sont complètement scellés dans un sac en plastique épais formant barrière contre l'humidité en PE. Cela bloque complètement l'humidité océanique salée et la "pluie de conteneur". Les cartons sont densément empilés sur des palettes en contreplaqué sans fumigation et cerclés avec du cerclage PET à haute tension, garantissant que votre matériel arrive à votre entrepôt en parfait état, sans rouille.

Partenariat avec une véritable usine d'ingénierie

Ne laissez pas des filetages désalignés, des connexions dénudées ou les majorations des sociétés de négoce compromettre vos installations structurelles en hauteur.

Si vous approvisionnez du matériel en vrac pour les projets MEP, CVC ou de construction commerciale, traitez directement avec une usine qui comprend le taraudage traversant continu, un jeu de zinc précis et une logistique d'exportation rigoureuse.

Envoyez vos diamètres, longueurs, nuances d'acier et quantités requis à l'équipe d'ingénierie de Hotop Fasteners dès aujourd'hui pour un devis commercial transparent et direct d'usine.
