Quels fixations dois-je utiliser pour ma connexion à bride boulonnée ?

Le choix des fixations appropriées est important lors de l'assemblage d'une connexion à bride boulonnée. Le boulon ou le goujon doit fournir une force de serrage suffisante tout en fonctionnant correctement avec la bride, le joint, l'écrou et l'environnement de service.

Pour de nombreux assemblages de brides industrielles, les goujons filetés avec écrous sont couramment utilisés car ils peuvent être installés des deux côtés de la bride et sont plus faciles à retirer lors de la maintenance. Cependant, la fixation correcte dépend de la norme de bride, des exigences de pression et de température, de la compatibilité des matériaux, des conditions de corrosion et des spécifications du projet.

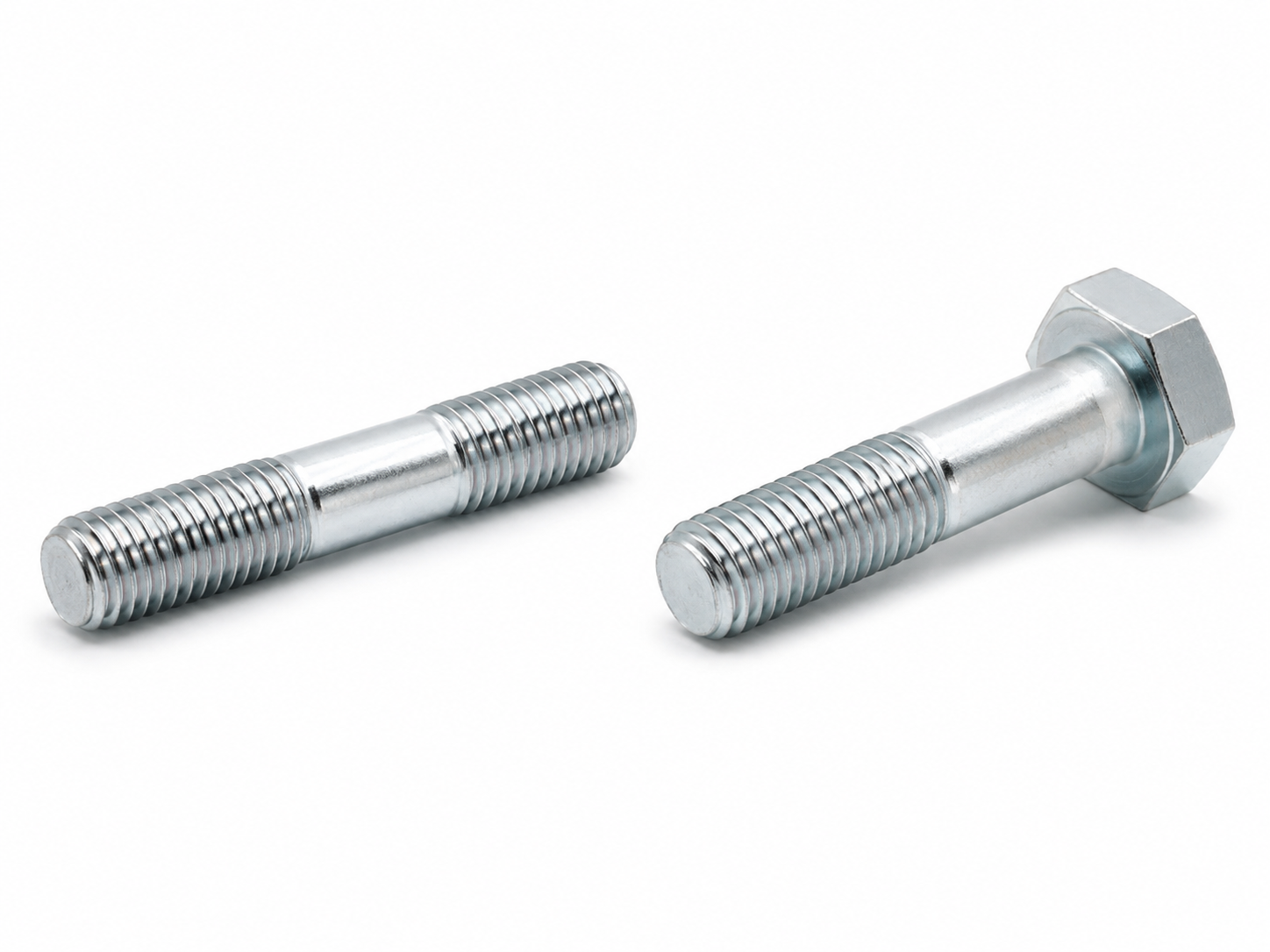

Goujons filetés ou boulons à tête hexagonale ?

Pour les connexions à brides, les goujons filetés sont souvent préférés aux boulons à tête hexagonale standard.

Un goujon fileté à double extrémité possède normalement des sections filetées aux deux extrémités. Une extrémité est installée dans la bride ou la connexion de l'équipement, tandis que l'autre extrémité est fixée avec un écrou.

Les goujons filetés sont couramment utilisés pour :

• Les connexions de brides de tuyauterie
• Les vannes et les pompes
• Les équipements sous pression
• Les canalisations industrielles
• Les assemblages de machines
• Les échangeurs de chaleur
• La maintenance des équipements
• Les connexions structurelles et mécaniques

Les boulons à tête hexagonale peuvent convenir pour l'assemblage général d'équipements, les supports et les connexions accessibles. Cependant, l'espace autour d'une bride peut rendre un boulon standard difficile à installer ou à retirer. Le choix final doit suivre le plan de l'équipement et les spécifications techniques applicables.

Principales options de fixation pour les connexions à brides

Comment choisir le matériau de la fixation ?

Le matériau de la fixation doit être sélectionné en fonction de l'environnement de travail et des exigences de conception.

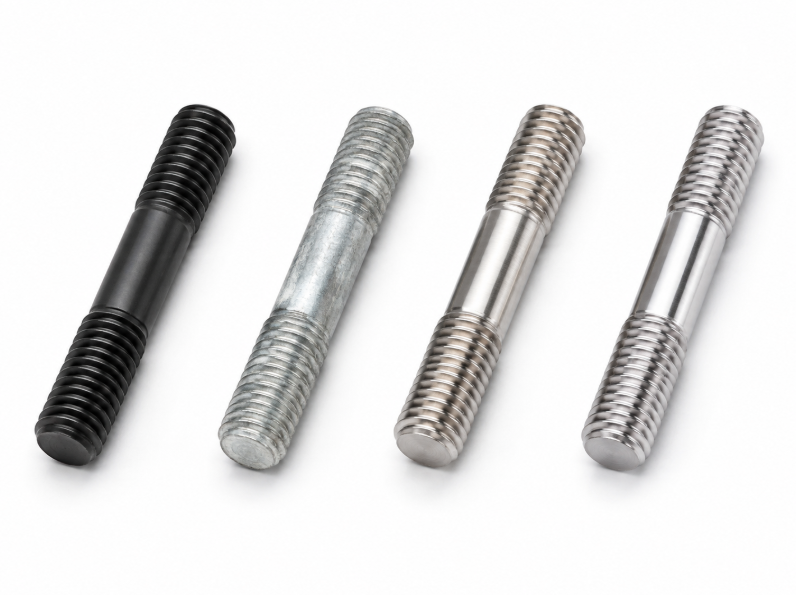

Les goujons filetés en acier au carbone sont couramment utilisés pour les assemblages industriels généraux, les machines, les équipements, les canalisations et les connexions structurelles. Ils peuvent être fournis avec des finitions brutes, zinguées, noires ou galvanisées à chaud selon l'environnement.

Les fixations en acier inoxydable 304 sont souvent sélectionnées lorsqu'une résistance générale à la corrosion et une surface propre sont requises.

Les fixations en acier inoxydable 316 contiennent du molybdène et sont couramment envisagées pour les applications impliquant l'humidité, les produits chimiques, l'exposition au sel, le traitement de l'eau et certains environnements côtiers ou industriels.

Pour les équipements à haute température, haute pression ou de process, le matériau et la résistance doivent suivre les spécifications pertinentes du projet ou de l'équipement. Une fixation en acier inoxydable ne doit pas être sélectionnée uniquement parce qu'elle offre une meilleure résistance à la corrosion.

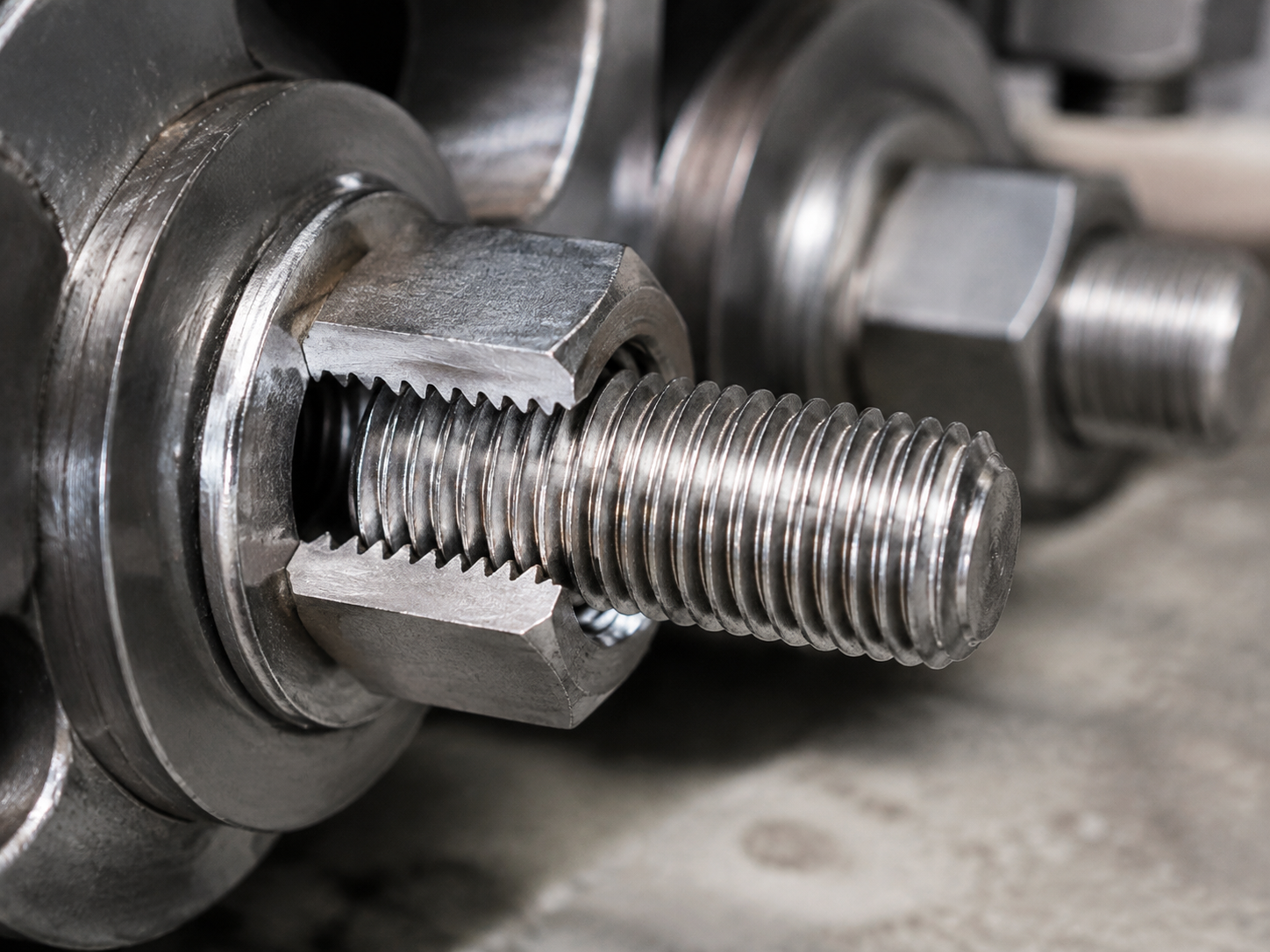

Les écrous et les goujons doivent-ils correspondre ?

Oui. Le goujon fileté et l'écrou doivent correspondre en termes de :

• Diamètre
• Pas de filetage
• Profil de filetage
• Matériau
• Exigence de résistance
• Finition de surface, le cas échéant

Une discordance peut entraîner un mauvais engagement du filetage, des difficultés d'installation ou des dommages aux filets.

Pour les connexions à brides en acier inoxydable, l'utilisation d'écrous et de rondelles en acier inoxydable compatibles peut aider à maintenir des performances de corrosion cohérentes. Pour les assemblages en acier au carbone, la qualité et le revêtement de l'écrou doivent être adaptés au goujon fileté et à l'environnement de service.

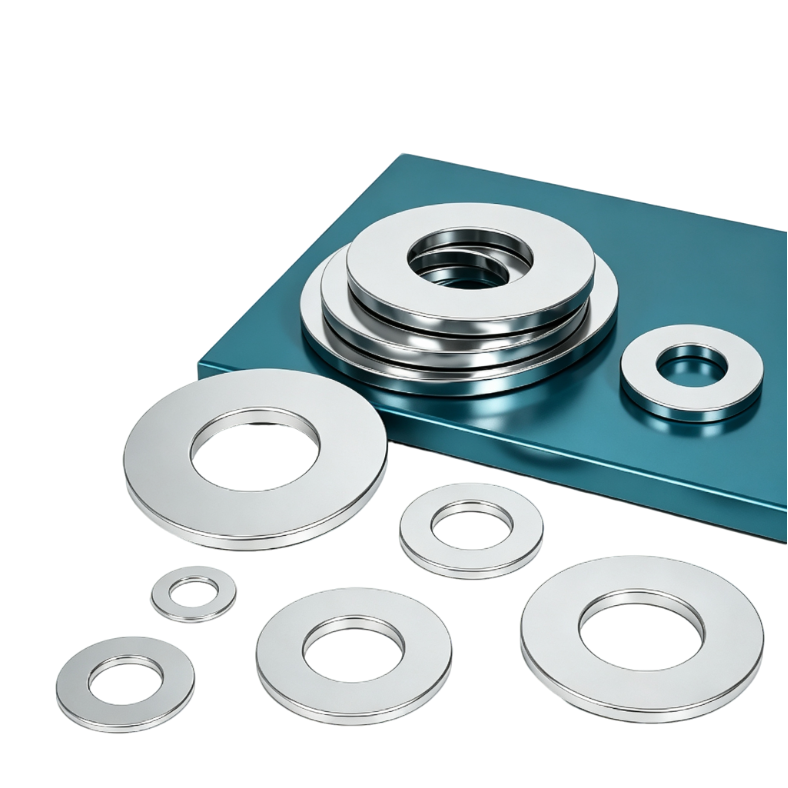

Qu'en est-il des rondelles ?

Les rondelles ne sont pas requises dans chaque connexion à bride, mais elles peuvent être utilisées pour répartir la charge, protéger la surface de la bride ou améliorer le contact entre l'écrou et l'assemblage.

L'acheteur doit confirmer :

• Le diamètre intérieur de la rondelle
• Le diamètre extérieur
• L'épaisseur
• Le matériau
• La dureté ou l'exigence de résistance
• La compatibilité avec l'écrou et le goujon fileté

La rondelle ne doit pas interférer avec la bride, le joint ou l'espace de serrage.

Exigences de filetage et de taille

Avant de commander des fixations pour brides, les acheteurs doivent confirmer :

• Le diamètre du goujon fileté
• La longueur totale
• Le pas de filetage
• La longueur du filetage à chaque extrémité
• La norme de filetage
• La taille de l'écrou
• Le nombre de fixations par bride
• La norme de bride
• Le type de joint
• Les conditions de température et de pression

Quand utiliser des goujons filetés en acier inoxydable 316 ?

Les goujons filetés à double extrémité en acier inoxydable 316 peuvent être envisagés pour :

• Les équipements de traitement de l'eau
• Les équipements de traitement chimique
• Les pompes et les vannes
• Les machines de transformation alimentaire
• Les équipements industriels extérieurs
• Les systèmes de tuyauterie en acier inoxydable
• Les zones de production humides
• Les applications de maintenance et de remplacement

L'adéquation de l'acier inoxydable 316 dépend du milieu chimique réel, de la température, de la concentration en chlorures et des exigences de conception. Il ne doit pas être présenté comme une solution universelle pour tous les environnements corrosifs.

---

Hotop Fasteners fournit des goujons filetés en acier et en acier inoxydable, y compris des options DIN, ISO, ANSI et spécifiées par le client pour la fixation industrielle et l'assemblage d'équipements.

Hotop Fasteners fournit des goujons filetés à double extrémité, des goujons filetés en acier inoxydable, des goujons filetés en acier au carbone, des écrous et des rondelles pour les entrepreneurs en canalisations, les fabricants de vannes, les entreprises de machines, les fournisseurs d'équipements et les distributeurs industriels.

Envoyez-nous la taille de votre bride, le matériau de fixation, le diamètre, la longueur, les spécifications du filetage, la quantité et les détails de l'application.

Nous pouvons vous aider à confirmer une combinaison de fixations appropriée pour votre connexion à bride boulonnée.
