Étriers en U carrés HDG robustes pour tubes de structure et cadres solaires

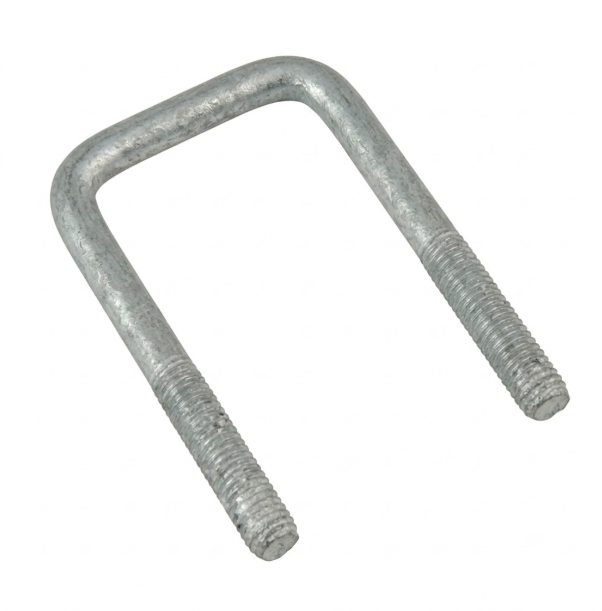

Alors que les boulons en U ronds sont conçus pour les tuyaux cylindriques, tenter de fixer un tube en acier carré ou rectangulaire avec un boulon en U rond entraînera une charge ponctuelle, écrasant les coins du tube et provoquant une instabilité structurelle. Les boulons en U carrés sont spécialement conçus avec un dessus plat et deux coudes à 90 degrés pour s'adapter parfaitement contre les tubes métalliques carrés, les poutres en bois et les profilés de support.

Étant donné que ces cadres structurels sont presque exclusivement installés à l'extérieur, comme dans les fermes solaires, les remorques de bateaux et les clôtures agricoles, ils sont confrontés à des intempéries sévères. Les boulons en U carrés galvanisés à chaud (HDG) offrent un revêtement épais d'alliage zinc-fer lié métallurgiquement qui résiste à des décennies de pluie, de boue et d'embruns salins côtiers.

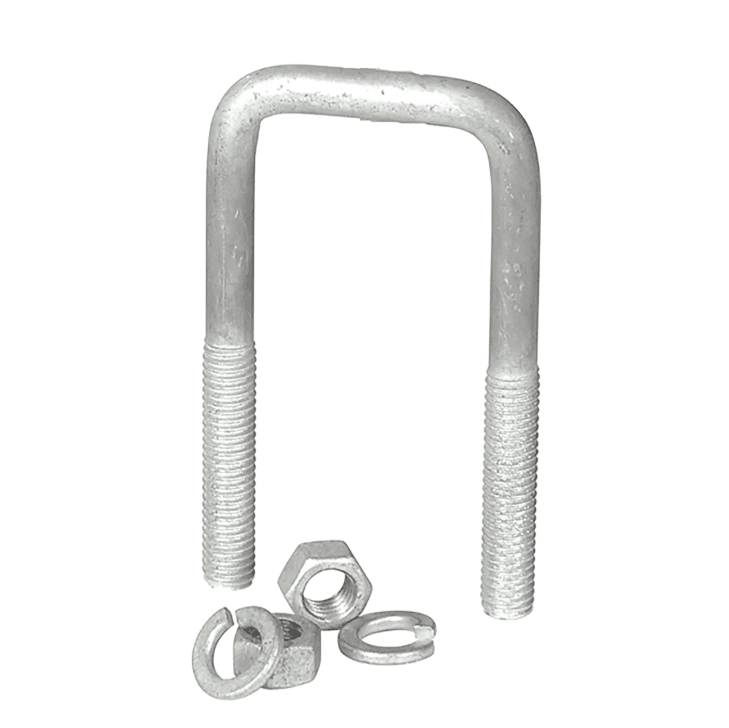

Chez Hotop Fasteners, nous fabriquons des boulons en U carrés HDG robustes conçus pour un ajustement structurel précis. Nous contrôlons strictement notre processus de pliage à 90 degrés pour éviter l'écaillage du zinc aux coins, et nous fournissons chaque lot avec des écrous hexagonaux HDG sur-taraudés parfaitement assortis pour garantir que vos installateurs sur le terrain ne rencontrent jamais de problèmes de filetage bloqué.

Pourquoi choisir les boulons en U carrés HDG de Hotop Fasteners ?

1. Pliage de précision des coins (zéro fissuration du zinc)

Le pliage d'acier de forte épaisseur à un angle vif de 90 degrés crée une contrainte interne immense. Si le processus de pliage est défectueux, l'épaisse couche de galvanisation à chaud se fissurera ou s'écaillera aux coins avec le temps, exposant l'acier brut. Nous utilisons un pliage à froid contrôlé pour les tailles standard et le forgeage à chaud pour les diamètres structurels massifs. Cela garantit que le grain de l'acier reste stable et que le revêtement HDG adhère uniformément sur les rayons de coin critiques.

2. Correspondance exacte de la largeur intérieure

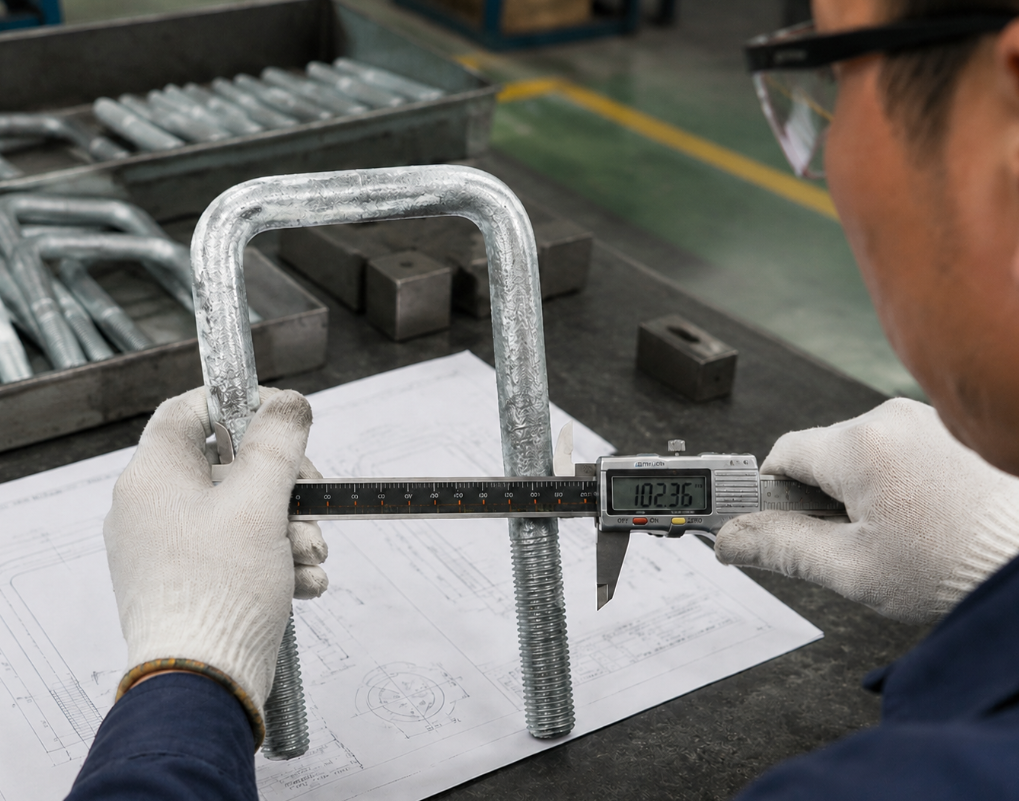

Un boulon en U carré doit épouser étroitement le tube carré. Si la largeur intérieure (W) est trop grande, le cadre vacillera ; si elle est trop petite, il ne s'adaptera pas sur le tube. Nous fabriquons nos boulons en U carrés avec des tolérances de largeur intérieure précises, garantissant un ajustement serré et sans vibration sur les profils creux carrés (SHS) et rectangulaires (RHS) standard.

3. Le protocole de sur-taraudage pour les filetages HDG

La galvanisation à chaud ajoute jusqu'à 85 μm de zinc aux jambes filetées du boulon en U. Un écrou standard se bloquera instantanément et arrachera ce revêtement protecteur. Nous sur-taraudons strictement les filetages intérieurs de nos écrous hexagonaux lourds d'accompagnement (+0,4 mm à +0,8 mm) après le processus de galvanisation. Cela offre à votre équipe un assemblage lisse et tournant librement qui maintient une force de serrage structurelle complète.

Spécifications du produit

Informations critiques sur le dimensionnement des boulons en U carrés

Pour garantir un ajustement exact à votre cadre structurel, veuillez confirmer les 4 dimensions suivantes lors de la demande de devis :

1. Diamètre du filetage (D) : L'épaisseur de la tige filetée (par exemple, M12, 1/2").
2. Largeur intérieure (W) : La distance entre l'intérieur des deux jambes. Elle doit correspondre ou légèrement dépasser la dimension extérieure de votre tube carré.
3. Longueur intérieure (L) : La distance entre le dessus intérieur plat et l'extrémité des jambes filetées.
4. Longueur du filetage (T) : La longueur de la partie filetée sur les jambes, assurant suffisamment d'espace pour les plaques de fixation, les rondelles et les écrous.

Applications principales

Structures de montage de panneaux solaires

Dans les fermes solaires à grande échelle, d'énormes poteaux en acier carrés sont enfoncés dans le sol pour soutenir le cadre de support. Les boulons en U carrés HDG sont largement utilisés pour serrer les tubes de torsion horizontaux et les contreventements à ces poteaux de support carrés, offrant la résistance élevée aux charges de vent et la durée de vie anticorrosion de 25 ans requises par les projets d'énergie solaire.

Remorques de bateaux et châssis de camping-cars

Les remorques de bateaux sont constamment immergées dans l'eau douce et salée, faisant de la rouille une menace constante. Les boulons en U carrés HDG sont les fixations standard utilisées pour sécuriser les essieux de la remorque aux ressorts à lames carrés et aux poutres principales du châssis, garantissant un remorquage sûr et une durabilité marine à long terme.

Enceintes agricoles et de cadrage

Largement utilisés dans la construction de cadres de machines agricoles, la fixation de poteaux en bois carrés dans les clôtures agricoles et l'assemblage des traverses structurelles de serres robustes.

Fixation de profilés Unistrut et de canaux métalliques

Les boulons en U carrés sont fréquemment utilisés pour serrer des profilés Unistrut rectangulaires ou des profilés en C à des poutres en I ou des colonnes structurelles existantes, créant des supports aériens sécurisés pour les lourds chemins de câbles électriques et les conduits de CVC.

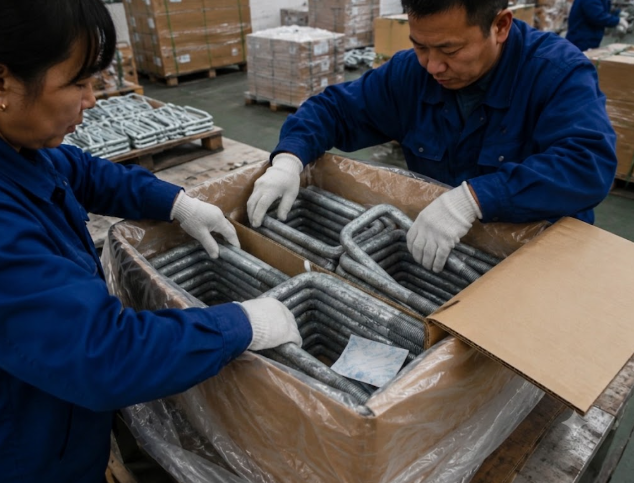

Emballage d'exportation et logistique

Les boulons en U carrés présentent un défi d'expédition unique. Leurs dessus plats et larges prennent un volume important, et les jambes filetées parallèles peuvent facilement s'entrechoquer pendant le transport maritime, causant des dommages aux filetages.

• Optimisation du volume : Pour maximiser la charge dans un conteneur maritime de 20 pieds pour marchandises lourdes, nous imbriquons systématiquement les boulons en U carrés en paquets serrés ou en cartons compartimentés.
• Protection des filetages : Pour les boulons en U carrés structurels de gros calibre, les extrémités filetées sont protégées par des manchons en filet ou en carton.
• Protection contre l'humidité : Toutes les fixations sont scellées dans d'épais revêtements en polyéthylène avant d'être mises en boîte, bloquant complètement la "pluie de conteneur" qui provoque la rouille blanche pendant les voyages en mer de plusieurs semaines.

Questions fréquemment posées

Vos boulons en U carrés ont-ils des coins intérieurs à 90 degrés vifs ?

Non. Un coin intérieur parfaitement vif à 90 degrés crée des concentrations de contraintes extrêmes dans l'acier. Nos boulons en U carrés sont fabriqués avec un léger rayon intérieur conçu aux coins. Cela correspond aux coins arrondis standard que l'on trouve sur les tubes carrés structurels (SHS) produits commercialement et garantit une résistance maximale.

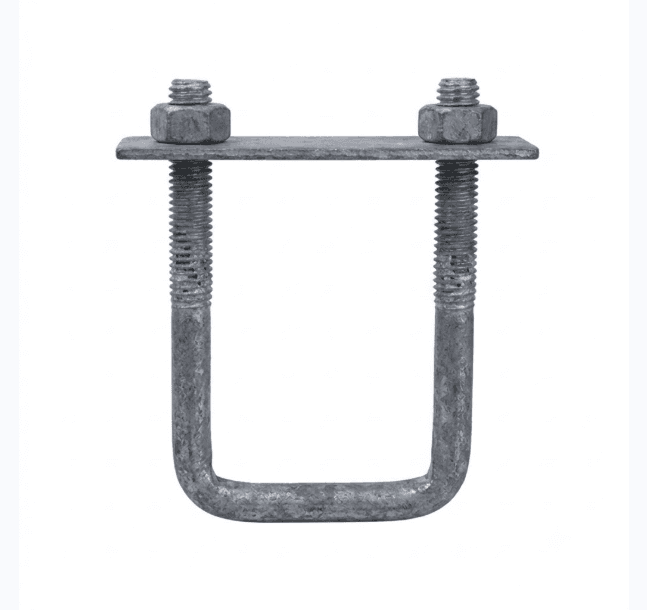

Fournissez-vous les plaques de montage plates (plaques de fixation) pour les boulons en U ?

Oui. Si votre application nécessite une plaque de serrage du côté opposé du tube carré, nous pouvons fabriquer des plaques en acier au carbone embouties et poinçonnées sur mesure, galvanisées à chaud pour correspondre parfaitement aux dimensions de votre commande de boulons en U carrés.

Pouvez-vous fabriquer des boulons en U asymétriques ou de forme personnalisée ?

Oui. Si votre projet nécessite un boulon en U rectangulaire (où la longueur est très différente de la largeur) ou un boulon en U avec des longueurs de jambes inégales, Hotop Fasteners peut le fabriquer exactement selon vos dessins techniques.

---

Sécurisez vos tubes structurels avec des fixations conçues pour durer.

Que vous assembliez une immense ferme solaire, construisiez des remorques robustes ou érigiez un cadre extérieur, l'équipe de Hotop Fasteners a la capacité de fabrication et le contrôle qualité dont vous avez besoin.

Envoyez-nous votre largeur intérieure, longueur intérieure, diamètre de filetage, grade de matériau et quantité requis.

Nous vous fournirons un devis transparent et techniquement précis, complet avec des écrous sur-taraudés assortis et des solutions d'emballage prêtes pour l'exportation.
