Parafusos Sextavados DIN 931 vs DIN 933: Qual o Comprimento de Rosca Correto?

DIN 931 e DIN 933 são duas normas amplamente utilizadas para parafusos sextavados métricos em máquinas, estruturas de aço, instalação de equipamentos, construção e fixação industrial em geral.

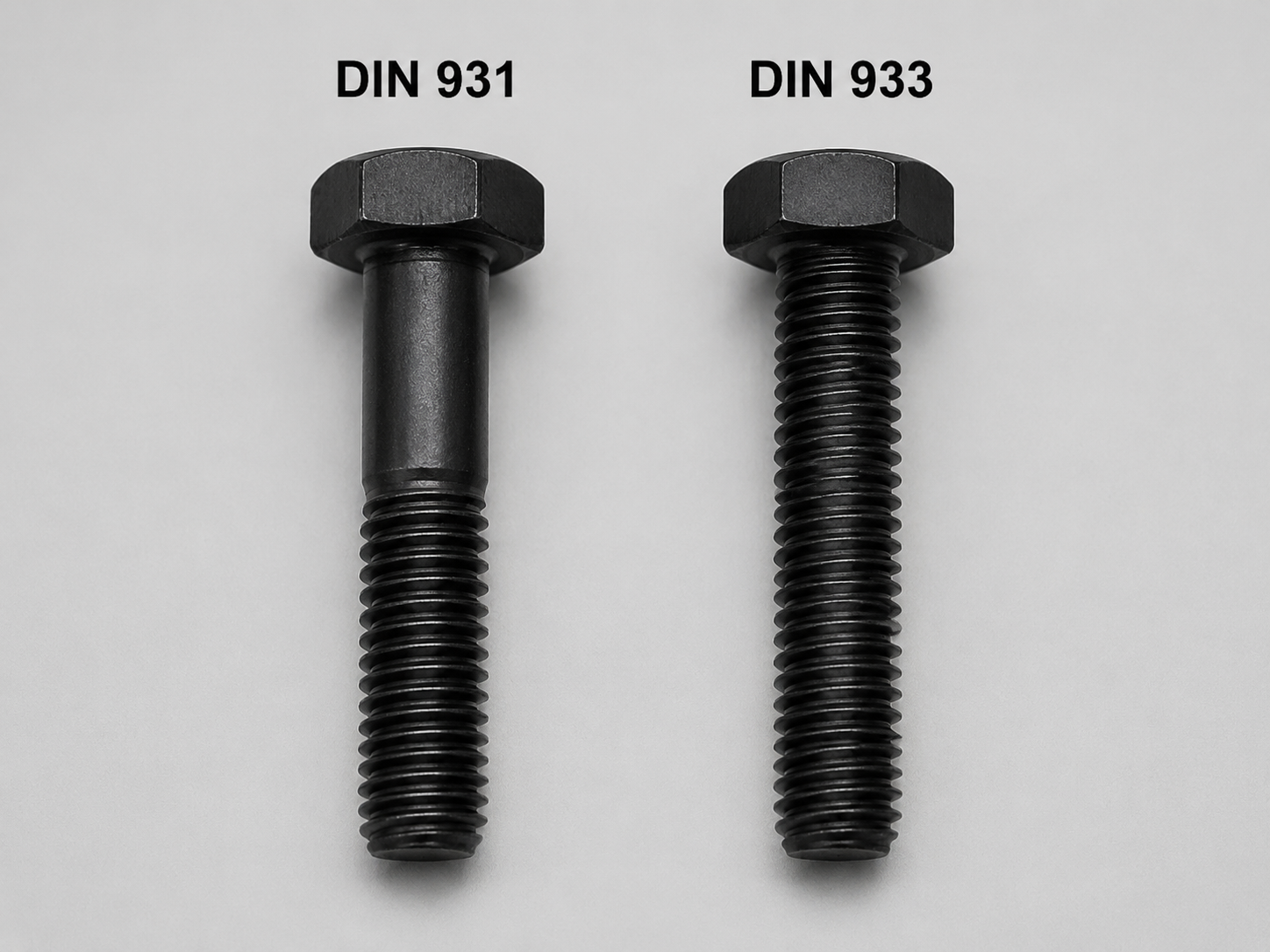

Ambos têm um design de cabeça sextavada semelhante, mas a principal diferença está no comprimento da rosca:

• Os parafusos DIN 931 são parcialmente rosqueados.
• Os parafusos DIN 933 são totalmente rosqueados.

Essa diferença afeta a forma como o parafuso se encaixa nas peças conectadas, quanta margem de ajuste está disponível durante a instalação e se as roscas estão posicionadas dentro da área principal de conexão.

Escolher o parafuso correto não é apenas uma questão de selecionar o diâmetro e o comprimento certos. Os compradores também devem considerar a espessura do material conectado, o comprimento de aperto necessário, o grau do parafuso, o acabamento superficial, a compatibilidade da porca e os requisitos do desenho técnico.

O Que É um Parafuso Sextavado DIN 931?

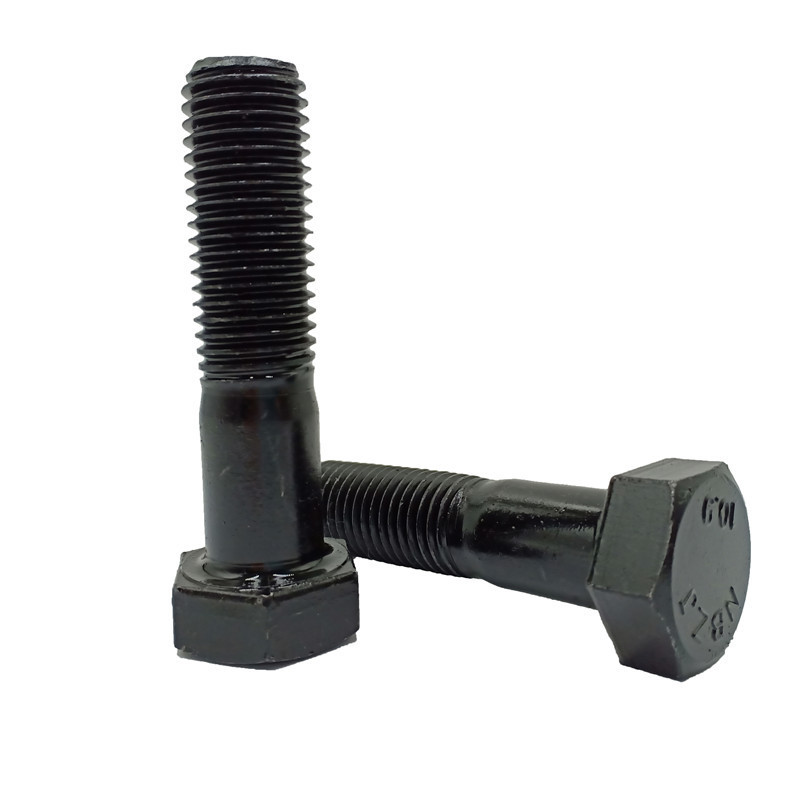

DIN 931 é um parafuso de cabeça sextavada métrico com haste parcialmente rosqueada. A seção diretamente abaixo da cabeça sextavada é lisa, enquanto a parte restante da haste possui uma rosca métrica.

A seção lisa é comumente chamada de haste não rosqueada ou seção de aperto. Ela passa através de parte dos materiais conectados, enquanto a seção rosqueada é usada para o engate da porca.

Os parafusos DIN 931 são comumente considerados para:

• Estruturas de máquinas
• Conexões de estruturas de aço
• Bases e suportes de equipamentos
• Suportes industriais
• Montagens mecânicas com espessura fixa
• Aplicações que exigem um comprimento de aperto definido
• Conexões onde a rosca não deve passar pela área principal da junta

O comprimento exato da rosca de um parafuso DIN 931 depende do diâmetro e do comprimento nominal do parafuso. Portanto, os compradores não devem assumir que dois parafusos DIN 931 com o mesmo diâmetro terão sempre a mesma seção não rosqueada.

O Que É um Parafuso Sextavado DIN 933?

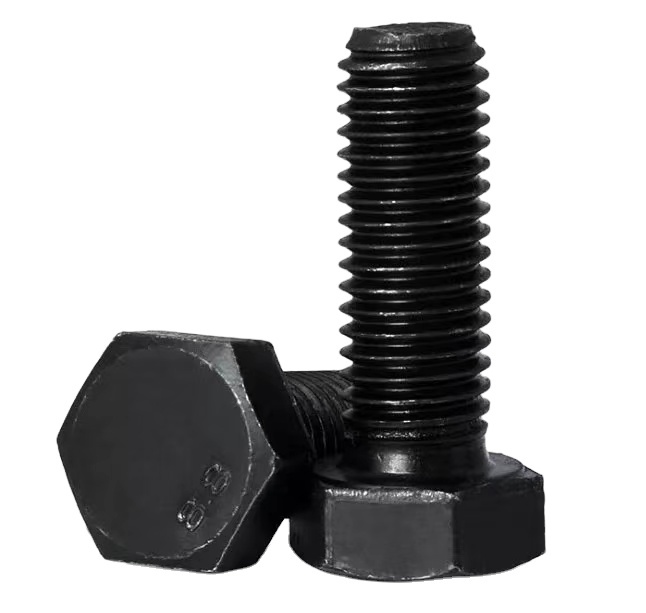

DIN 933 é um parafuso de cabeça sextavada métrico com rosca ao longo de quase todo o comprimento nominal. Este design é comumente descrito como um parafuso sextavado totalmente rosqueado.

Os parafusos DIN 933 podem ser adequados para:

• Montagem geral de máquinas
• Tampas de equipamentos
• Suportes de montagem
• Chapas finas e metais em folha
• Trabalhos de manutenção e reparo
• Conexões com espessura de material variável
• Distribuição padrão de ferragens
• Montagens que exigem mais flexibilidade de ajuste

Como o parafuso é rosqueado ao longo da maior parte do seu comprimento, a porca pode ser posicionada em diferentes pontos da haste. Isso pode ser útil quando a espessura do material varia ou quando um comprimento de parafuso é usado para várias posições de montagem semelhantes.

No entanto, o design totalmente rosqueado também significa que as roscas podem passar pela área de conexão. Para juntas de alta carga ou projetadas, isso deve ser verificado em relação ao desenho do projeto ou à norma de projeto aplicável.

DIN 931 vs DIN 933: Principais Diferenças

As duas normas não são automaticamente intercambiáveis. Um parafuso DIN 931 e um parafuso DIN 933 com o mesmo diâmetro e comprimento nominal podem ter posições de rosca diferentes dentro da montagem.

Quando Você Deve Escolher DIN 931?

DIN 931 é frequentemente a melhor escolha quando a conexão requer uma seção de aperto lisa definida.

Pode ser apropriado quando:

• A espessura do material conectado é fixa
• O parafuso passa através de várias peças alinhadas
• A haste não rosqueada é necessária dentro da junta
• O desenho especifica um parafuso parcialmente rosqueado
• A montagem está exposta a cargas mecânicas repetidas
• A conexão requer engate de rosca controlado
• O parafuso é usado em uma montagem estrutural ou projetada

Por exemplo, em uma conexão de suporte de aço, o projetista pode querer que a haste lisa passe através das placas conectadas enquanto a seção rosqueada permanece fora da área de suporte principal. Neste caso, um parafuso DIN 931 pode ser mais adequado do que um parafuso DIN 933 totalmente rosqueado.

O parafuso ainda deve ser selecionado de acordo com o design real da junta. Um parafuso parcialmente rosqueado não é automaticamente adequado para todas as aplicações estruturais.

Quando Você Deve Escolher DIN 933?

DIN 933 é frequentemente uma opção prática quando a rosqueamento contínuo e a flexibilidade de instalação são importantes.

Pode ser considerado para:

• Montagens de metal fino
• Tampas e proteções de equipamentos
• Máquinas de uso geral
• Trabalhos de reparo e substituição
• Suportes com diferentes espessuras de material
• Estoque padrão de ferragens
• Aplicações onde a posição do parafuso precisa ser ajustada

Para distribuidores e compradores de manutenção, DIN 933 pode ser conveniente porque a rosca contínua permite que o mesmo comprimento de parafuso funcione em várias aplicações não críticas.

No entanto, não deve ser selecionado apenas porque é fácil de estocar. Se a conexão estiver exposta a vibração, cisalhamento, movimento ou altas cargas mecânicas, a posição da rosca deve ser revisada antes de pedir.

Como Selecionar o Comprimento Correto do Parafuso

Para parafusos de cabeça sextavada, o comprimento nominal é geralmente medido da superfície de apoio sob a cabeça até a extremidade do parafuso. A altura da cabeça não está incluída no comprimento declarado do parafuso.

Um processo de seleção simples é:

1. Meça a espessura total de todos os materiais conectados.
2. Adicione a espessura da(s) arruela(s) necessária(s).
3. Adicione a altura da porca.
4. Permita projeção de rosca suficiente além da porca.
5. Para DIN 931, verifique a posição e o comprimento da haste não rosqueada.
6. Confirme que a porca pode engatar completamente na rosca.

Por exemplo, se as peças conectadas têm uma espessura combinada de 30 mm, a arruela tem 3 mm de espessura e a porca tem 13 mm de altura, o parafuso deve ser mais longo que 46 mm. Comprimento adicional é geralmente necessário para garantir o engate completo da rosca e uma pequena quantidade de projeção da rosca além da porca.

O comprimento final do parafuso deve ser verificado com a porca real, arruela, espessura do material e método de instalação. Selecionar um parafuso com base apenas no diâmetro pode resultar em engate de rosca insuficiente ou um comprimento de aperto inadequado.

Material, Grau de Resistência e Acabamento Superficial

DIN 931 e parafusos DIN 933 estão disponíveis em diferentes opções de material e acabamento.

Escolhas comuns incluem:

• Aço carbono
• Aço-liga
• Aço inoxidável
• Grau 4.8
• Grau 6.8
• Grau 8.8
• Grau 10.9
• Grau 12.9

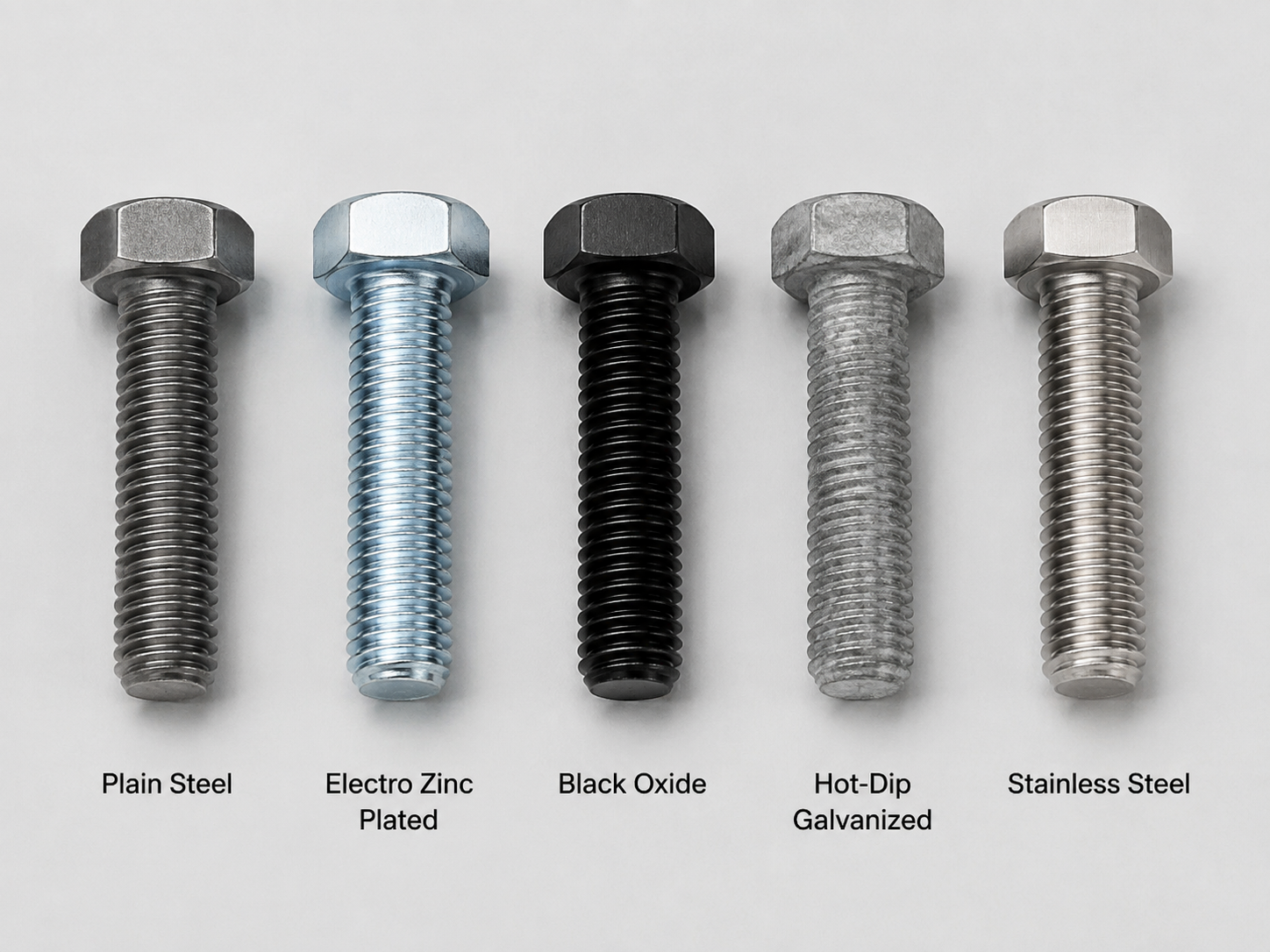

• Acabamento simples
• Acabamento zincado
• Óxido preto ou acabamento preto
• Acabamento galvanizado por imersão a quente

O grau de resistência e o acabamento superficial servem a propósitos diferentes. O grau de resistência está relacionado ao desempenho mecânico do parafuso, enquanto o acabamento superficial afeta principalmente a proteção contra corrosão e a aparência.

Para estruturas de aço externas, equipamentos agrícolas, projetos de energia e outras aplicações expostas, parafusos de aço carbono galvanizados por imersão a quente podem ser considerados quando a proteção contra corrosão é necessária.

Para máquinas internas e montagem geral, parafusos zincados ou com acabamento preto podem ser adequados dependendo do ambiente operacional. Opções de aço inoxidável como SS304 ou SS316 podem ser consideradas onde a resistência à corrosão do material é uma prioridade.

Porcas e arruelas devem ser selecionadas como componentes compatíveis. Os compradores devem confirmar o diâmetro da rosca, passo da rosca, grau da porca, dimensões da arruela e acabamento superficial antes de fazer um pedido em massa.

O Que os Compradores Devem Incluir em um RFQ?

Para receber uma cotação precisa para DIN 931 ou parafusos sextavados DIN 933, os compradores devem fornecer:

Se o comprimento de rosca necessário for incerto, o comprador pode fornecer a espessura total conectada, uma especificação de compra anterior, uma amostra ou um desenho técnico.

Perguntas Frequentes

1. O DIN 931 é totalmente rosqueado?

Não. O DIN 931 é geralmente um parafuso de cabeça sextavada parcialmente rosqueado com uma seção lisa abaixo da cabeça.

2. O DIN 933 é parcialmente rosqueado?

Não. O DIN 933 é geralmente um parafuso de cabeça sextavada totalmente rosqueado com uma rosca ao longo de quase todo o comprimento nominal.

3. Qual é mais resistente, DIN 931 ou DIN 933?

Nenhum é automaticamente mais resistente com base apenas no design da rosca. A resistência depende do material, grau de resistência, diâmetro, qualidade de fabricação e design da aplicação.

4. O DIN 931 pode substituir o DIN 933?

Nem sempre. A substituição deve ser verificada quanto ao comprimento de aperto, posição da rosca, engate da porca, grau de resistência e requisitos da montagem.

5. O DIN 931 e o DIN 933 podem usar a mesma porca?

Quando o diâmetro e o passo da rosca são os mesmos, eles podem frequentemente usar a mesma porca correspondente. O grau da porca e o acabamento superficial ainda devem ser confirmados para a aplicação.

---

A Hotop Fasteners fornece parafusos sextavados DIN 931 e DIN 933 para máquinas, estruturas de aço, construção, instalação de equipamentos e montagem industrial.

Por favor, envie a norma, diâmetro, comprimento, grau, material, acabamento superficial, quantidade e requisitos dos componentes correspondentes necessários para uma cotação.
