Cómo Especificar Varillas de Atirantado Galvanizadas en Caliente para Arriostramiento de Acero: Diámetro, Longitud de Rosca y Lista de Verificación para Solicitud de Cotización

Las barras de anclaje se utilizan en estructuras de acero donde una conexión necesita resistir la tensión, soportar arreglos de arriostramiento o ayudar a estabilizar un conjunto fabricado. Se pueden encontrar en sistemas de arriostramiento estructural, marcos industriales, soportes de equipos, estructuras de acero exteriores, estructuras de servicios públicos y otras aplicaciones de miembros a tensión.

Para estructuras de acero exteriores o expuestas, a menudo se seleccionan barras de anclaje galvanizadas en caliente como parte de un sistema de protección contra la corrosión. Sin embargo, los compradores no deben solicitar solo "barras de anclaje galvanizadas" sin definir los requisitos reales de la conexión. El diámetro de la barra, la longitud total, la longitud roscada, el requisito del material, los componentes coincidentes y el entorno de instalación afectan la especificación final.

Esta guía explica cómo los compradores pueden especificar barras de anclaje galvanizadas en caliente para proyectos de arriostramiento de acero y qué información debe incluirse en una solicitud de cotización (RFQ).

¿Qué es una barra de anclaje en una estructura de acero?

Una barra de anclaje es un miembro a tensión utilizado para conectar, soportar o estabilizar componentes estructurales. A diferencia de un perno estándar corto, una barra de anclaje se selecciona comúnmente cuando se requiere una conexión roscada más larga o un arreglo de arriostramiento a tensión.

Las barras de anclaje se pueden utilizar en:

• Arriostramiento de marcos de acero
• Sistemas de arriostramiento cruzado
• Estructuras de soporte exteriores
• Marcos de soporte de equipos
• Conjuntos de acero fabricados
• Estructuras de acero para edificios y almacenes
• Estructuras de soporte de tuberías
• Componentes de acero para infraestructura y servicios públicos
• Conexiones de tensión personalizadas basadas en planos

La forma exacta de la barra de anclaje depende del proyecto. Algunas aplicaciones utilizan una barra roscada recta con tuercas coincidentes. Otras aplicaciones pueden requerir longitudes personalizadas, placas de conexión, roscas especiales o conjuntos de fijación completos.

Barras de anclaje, varillas roscadas y pernos: ¿Cuál es la diferencia?

Las barras de anclaje, las varillas roscadas y los pernos pueden usarse todos en estructuras de acero, pero cumplen diferentes necesidades de conexión.

Una barra de anclaje puede usar una forma roscada, pero su selección debe centrarse en la conexión de tensión completa en lugar de solo en la barra en sí.

Para requisitos de fijación roscada más larga y suministro de proyectos, consulte nuestra categoría de varillas roscadas y espárragos galvanizados en caliente.

Por qué se utiliza la galvanización en caliente para las barras de anclaje

Los conjuntos de arriostramiento de acero y tensión pueden instalarse en entornos exteriores o expuestos. El agua de lluvia, la humedad, la contaminación industrial, el aire costero y los ciclos repetidos de humedad y sequedad pueden afectar los componentes de acero no protegidos con el tiempo.

La galvanización en caliente agrega un recubrimiento de zinc a la superficie del acero y se especifica comúnmente para la protección contra la corrosión en aplicaciones de estructuras de acero expuestas. Para un conjunto de barra de anclaje, el requisito de protección contra la corrosión debe considerar la barra, las tuercas, las arandelas y la estructura de acero conectada en conjunto.

Una especificación completa del proyecto puede incluir:

• Material requerido de la barra de anclaje
• Acabado superficial requerido
• Requisito de galvanización
• Norma de recubrimiento aplicable o requisito del proyecto
• Disposición de tuercas y arandelas coincidentes
• Entorno de corrosión requerido
• Requisito de inspección o documentación
• Requisito de embalaje y envío

El acabado seleccionado debe coincidir con el entorno de instalación esperado y las condiciones de servicio previstas del proyecto.

Dimensiones clave que los compradores deben especificar

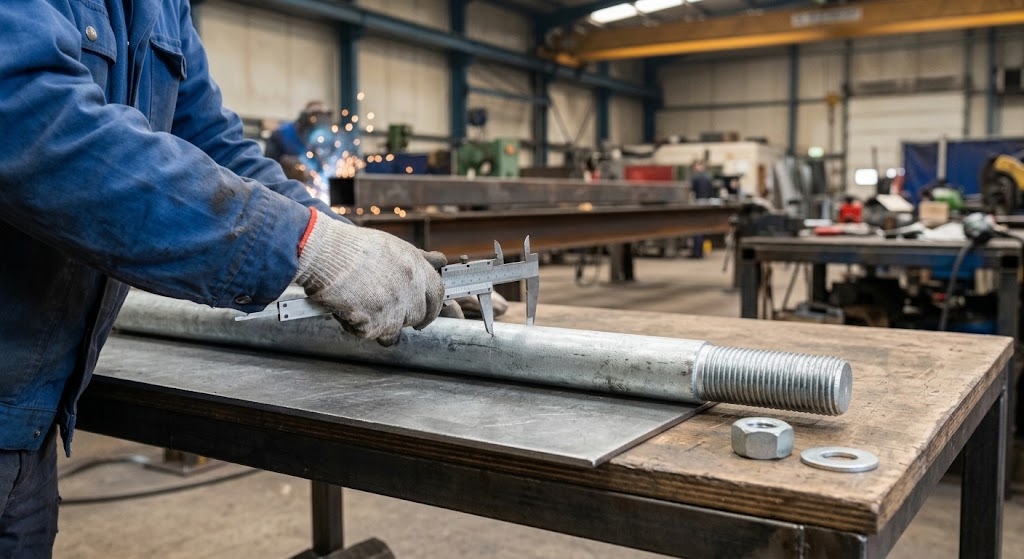

Las cotizaciones de barras de anclaje son más precisas cuando los compradores proporcionan el requisito dimensional completo en lugar de solo un diámetro nominal.

Cuando se utiliza una barra de anclaje para una disposición de arriostramiento de acero personalizada, el plano suele ser el documento más útil. Puede mostrar la posición de la barra, las placas conectadas, las tuercas, las arandelas, el área de acoplamiento de la rosca y la longitud total del conjunto requerida.

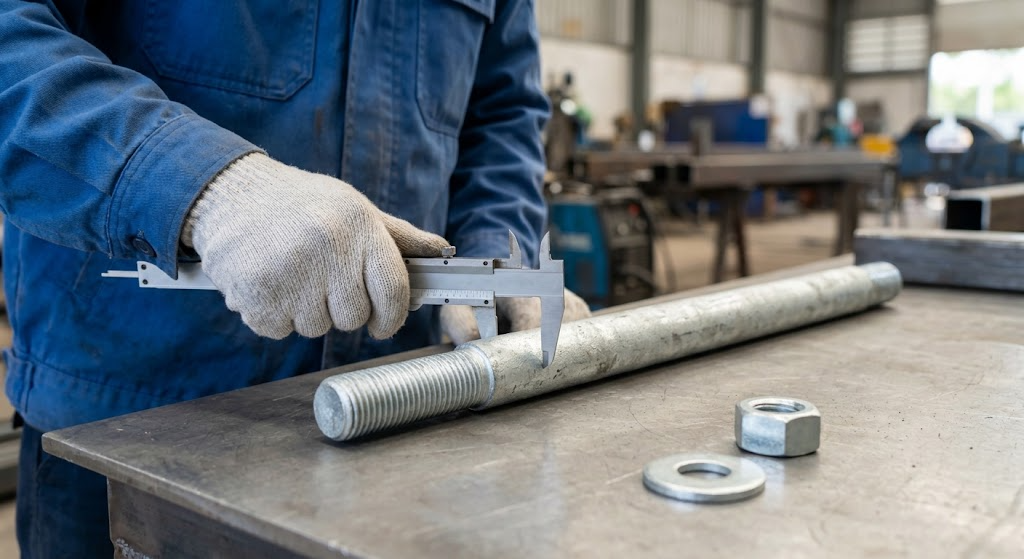

Comprensión de la longitud total y la longitud de rosca efectiva

La longitud total y la longitud de rosca efectiva no son lo mismo.

La longitud total es la longitud completa de la barra de anclaje. La longitud de rosca efectiva es la porción de rosca disponible para el montaje con tuercas u otros componentes roscados.

Un comprador puede necesitar especificar:

texto Diámetro de la barra de anclaje:

Longitud total:

Longitud de rosca en cada extremo:

Tipo de rosca: Disposición requerida de tuerca y arandela:

Requisito de galvanización en caliente:

Cantidad:

Por ejemplo, una conexión de arriostramiento de acero puede requerir suficiente longitud de rosca para permitir el ajuste, la instalación de la tuerca y la colocación de la arandela. Si la rosca es demasiado corta, es posible que la conexión no se monte según lo previsto. Si la longitud de rosca requerida no se indica en la RFQ, es posible que el proveedor no comprenda el requisito completo de instalación.

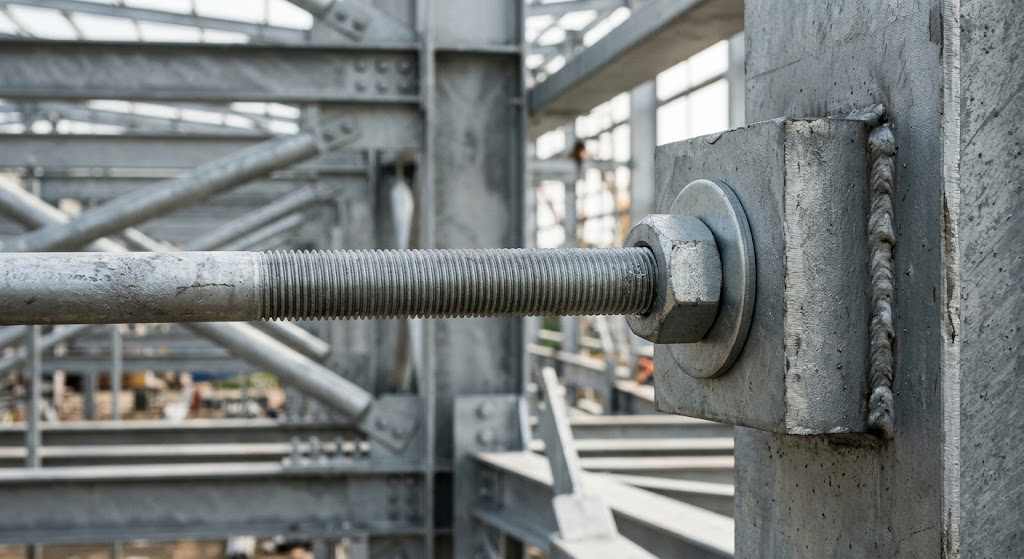

Tuercas y arandelas coincidentes para conjuntos de barras de anclaje

Las barras de anclaje normalmente forman parte de una conexión completa. Los compradores deben considerar la disposición de la tuerca, la arandela y la placa de conexión coincidentes al preparar una consulta.

El tipo de arandela puede afectar el área de apoyo y el soporte debajo de la tuerca o la cabeza del perno. En las conexiones de estructuras de acero, el plano puede especificar arandelas planas, arandelas cuadradas, arandelas biseladas u otra forma de arandela requerida.

Para la selección de arandelas en conjuntos de acero galvanizado, lea Cómo seleccionar arandelas galvanizadas en caliente para estructuras de acero: tipos planas, cuadradas y biseladas.

La RFQ debe aclarar si se incluyen componentes coincidentes: Solo barras de anclaje o Barras de anclaje con tuercas y arandelas coincidentes o Conjunto completo de barra de anclaje según el plano del proyecto

Esta distinción ayuda a evitar cotizaciones incompletas y facilita la comparación de ofertas de proveedores.

Aplicaciones de barras de anclaje en arriostramiento de acero

Las barras de anclaje se pueden utilizar en muchas disposiciones diferentes de estructuras de acero. Las dimensiones y el acabado requeridos pueden variar según la ubicación de la conexión y el entorno del proyecto.

La barra de anclaje en sí debe seleccionarse como parte de la conexión estructural completa. El plano del proyecto, la carga de diseño y la disposición de instalación determinan las dimensiones y los requisitos de montaje adecuados.

Errores comunes en las RFQ que se deben evitar

Preguntas frecuentes

1. ¿Son las barras de anclaje y las varillas roscadas el mismo producto?

Pueden usar formas roscadas similares, pero su aplicación prevista puede diferir. Una barra de anclaje se especifica comúnmente como parte de una conexión de tensión o arriostramiento, mientras que las varillas roscadas también se utilizan en soportes ajustables, colgadores y aplicaciones de fijación general.

2. ¿Se pueden usar barras de anclaje galvanizadas en caliente en exteriores?

Las barras de anclaje galvanizadas en caliente se seleccionan comúnmente para estructuras de acero exteriores donde se requiere protección contra la corrosión. El sistema de recubrimiento requerido debe coincidir con el entorno y la especificación del proyecto.

3. ¿Se deben pedir tuercas y arandelas junto con las barras de anclaje?

Para los conjuntos de arriostramiento de acero basados en proyectos, los compradores deben aclarar si se requieren tuercas y arandelas coincidentes. Esto ayuda a garantizar que el arreglo de fijación completo esté incluido en la cotización.

4. ¿Qué información del plano es más útil para una cotización de barra de anclaje?

Un plano debe mostrar la ubicación de la barra de anclaje, el diámetro requerido, la longitud total, la longitud de la rosca, las placas de conexión, la disposición de tuercas y arandelas, el requisito del material y el acabado superficial.

---

Para barras de anclaje galvanizadas en caliente utilizadas en arriostramiento de acero, miembros a tensión o conexiones de estructuras de acero personalizadas, envíe el diámetro requerido, la longitud total, la longitud roscada, el requisito del material, el requisito de recubrimiento, la cantidad y el plano del proyecto.

Incluya cualquier tuerca, arandela, detalle de conexión y requisitos de documentación coincidentes para una cotización más precisa.
