Pernos en U HDG Redondos vs. Cuadrados: Guía de Selección Estructural para Tuberías y Estructuras

En ingeniería estructural y tuberías industriales, los pernos en U son los sujetadores principales utilizados para asegurar conductos, tuberías y tubos estructurales a marcos fijos. Aunque parecen simples, seleccionar la geometría incorrecta del perno en U para su aplicación es un error de ingeniería crítico.

No coincidir la forma de un perno en U con el perfil del material sujetado resulta en "carga puntual": concentrar una fuerza de sujeción masiva en un área de superficie minúscula.

Esto provoca deformación de la tubería, inestabilidad estructural y falla por fatiga acelerada. Además, cuando estas instalaciones están al aire libre, es obligatorio especificar pernos en U galvanizados por inmersión en caliente (HDG) para prevenir la corrosión ambiental. Esta guía técnica desglosa las diferencias estructurales precisas entre los pernos en U HDG redondos y cuadrados, cómo distribuyen la carga y cómo seleccionar la especificación correcta para su proyecto.

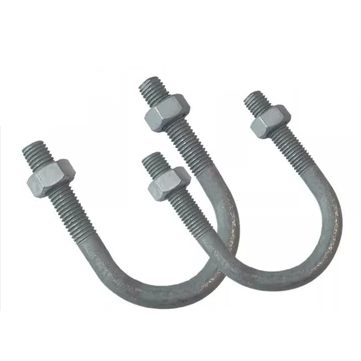

1. Pernos en U HDG Redondos: Diseñados para Perfiles Cilíndricos

El Mecanismo Estructural

Los pernos en U redondos presentan una curva suave y semicircular de 180 grados. Están diseñados exclusivamente para asegurar objetos cilíndricos. Cuando se aprietan, la curva interior del perno en U hace contacto continuo y uniforme con el Diámetro Exterior (OD) de la tubería. Este contacto uniforme distribuye la carga de sujeción de manera uniforme sobre la superficie de la tubería, evitando el aplastamiento localizado.

Aplicaciones Principales:

• Tuberías Petroquímicas y de Agua: Asegurar tuberías pesadas de acero o hierro dúctil a soportes de viga I.
• Sistemas de Rociadores Contra Incendios: Suspender tuberías principales de agua aéreas en infraestructura comercial.
• Marino y Offshore: Sujetar pasamanos cilíndricos o mástiles en barcos y plataformas petroleras donde la corrosión por agua salada es extrema.

El Estándar de Fabricación

Los pernos en U redondos deben cumplir estrictamente con el OD real de la tubería, no solo con el Tamaño Nominal de la Tubería (NPS). Por ejemplo, una tubería estándar de 2" tiene un OD real de 60.3 mm (2.375"). Un perno en U redondo fabricado correctamente (como los que cumplen con DIN 3570) tendrá un ancho interior calibrado con precisión para ajustarse a esa dimensión de 60.3 mm sin atascarse ni dejar un espacio suelto.

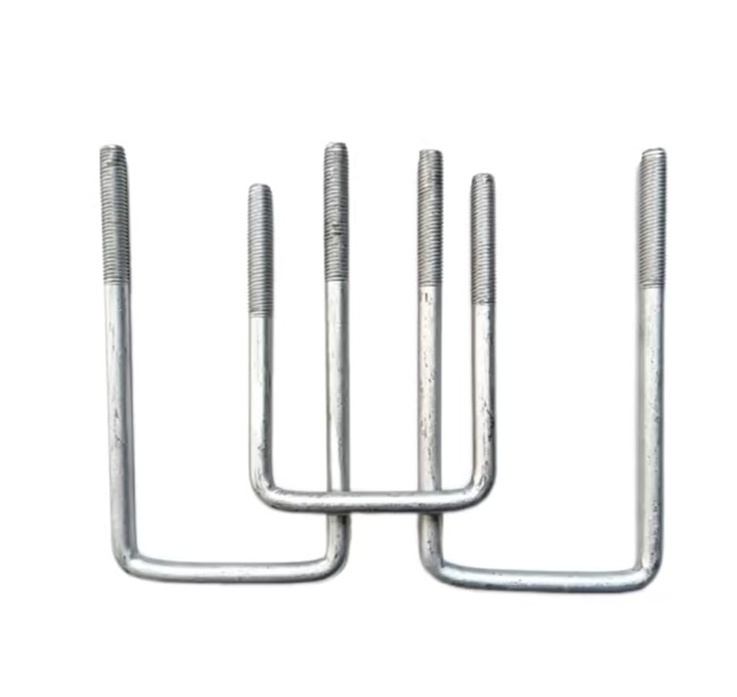

2. Pernos en U HDG Cuadrados: Diseñados para Secciones Huecas

El Mecanismo Estructural

Los pernos en U cuadrados se definen por una sección superior plana y dos curvaturas de 90 grados. Están diseñados exclusivamente para Secciones Huecas Cuadradas (SHS), Secciones Huecas Rectangulares (RHS) y vigas de madera. Cuando se aprietan, la parte superior plana interior del perno en U se asienta completamente al ras contra el lado plano del tubo cuadrado, mientras que las dos patas rectas corren perfectamente paralelas por los lados adyacentes. Esto crea un mecanismo de bloqueo de tres lados altamente estable que evita completamente que el tubo sujetado se tuerza o vibre.

Aplicaciones Principales:

• Bastidores de Montaje Solar: Sujetar tubos de torsión cuadrados y arriostramientos cruzados a postes de soporte principales en granjas solares a escala de servicios públicos.
• Ejes y Chasis de Remolques: Asegurar ballestas cuadradas pesadas al chasis rectangular principal de remolques para botes y utilitarios.
• Estructuras Agrícolas: Ensamblar los perfiles de acero cuadrado de marcos de invernaderos y maquinaria agrícola pesada.

El Desafío del Doblado (Agrietamiento del Zinc)

Los pernos en U cuadrados son significativamente más difíciles de fabricar correctamente que los redondos. Una curvatura pronunciada de 90 grados crea una tensión interna extrema en el acero. Si se doblan incorrectamente y luego se galvanizan por inmersión en caliente, el recubrimiento de zinc de 40 μm a 85 μm formará microgrietas en las esquinas interiores. Con el tiempo, estas grietas exponen el acero desnudo, lo que provoca una oxidación rápida. La fabricación de alta calidad requiere un radio de esquina interior controlado para aliviar la tensión y garantizar una adhesión uniforme del zinc.

3. Las Consecuencias de No Coincidir los Perfiles

Los ingenieros y contratistas a veces sustituyen una forma por otra debido a la falta de inventario. Esto es un peligro estructural.

¿Qué sucede si usa un Perno en U Redondo en un Tubo Cuadrado?

La curva redonda solo entrará en contacto con las cuatro esquinas afiladas del tubo cuadrado. Cuando se aplica tensión a través de las tuercas, el perno en U se clavará y aplastará las esquinas del tubo. La fuerza de sujeción se ve gravemente comprometida y el tubo eventualmente se deslizará o vibrará hasta soltarse.

¿Qué sucede si usa un Perno en U Cuadrado en una Tubería Redonda?

La parte superior plana del perno en U cuadrado solo tocará la tubería redonda en un único punto tangencial en la parte superior, y las dos patas rectas solo tocarán los lados de forma tangencial. Esto crea tres puntos extremos de concentración de tensión. Bajo una carga pesada, el perno en U cuadrado abollará o perforará la pared de la tubería, lo cual es catastrófico para las líneas de fluidos presurizados.

4. La Regla Universal para Sujetadores HDG: Roscado Sobredimensionado

Ya sea que seleccione un perfil redondo o cuadrado, si el perno en U está galvanizado por inmersión en caliente, las tuercas correspondientes deben tener un roscado sobredimensionado.

La galvanización por inmersión en caliente sumerge el acero en zinc fundido, agregando un espesor significativo a las patas roscadas. Una tuerca de tamaño estándar se agarrotará inmediatamente en un perno en U HDG. En Hotop Fasteners, sobredimensionamos estrictamente las roscas internas de nuestras tuercas hexagonales pesadas (típicamente +0.4 mm a +0.8 mm) después del proceso de galvanizado. Este paso crítico garantiza que los instaladores en campo puedan enroscar las tuercas a mano, logrando el par de apriete exacto especificado sin agarrotamiento de la rosca.

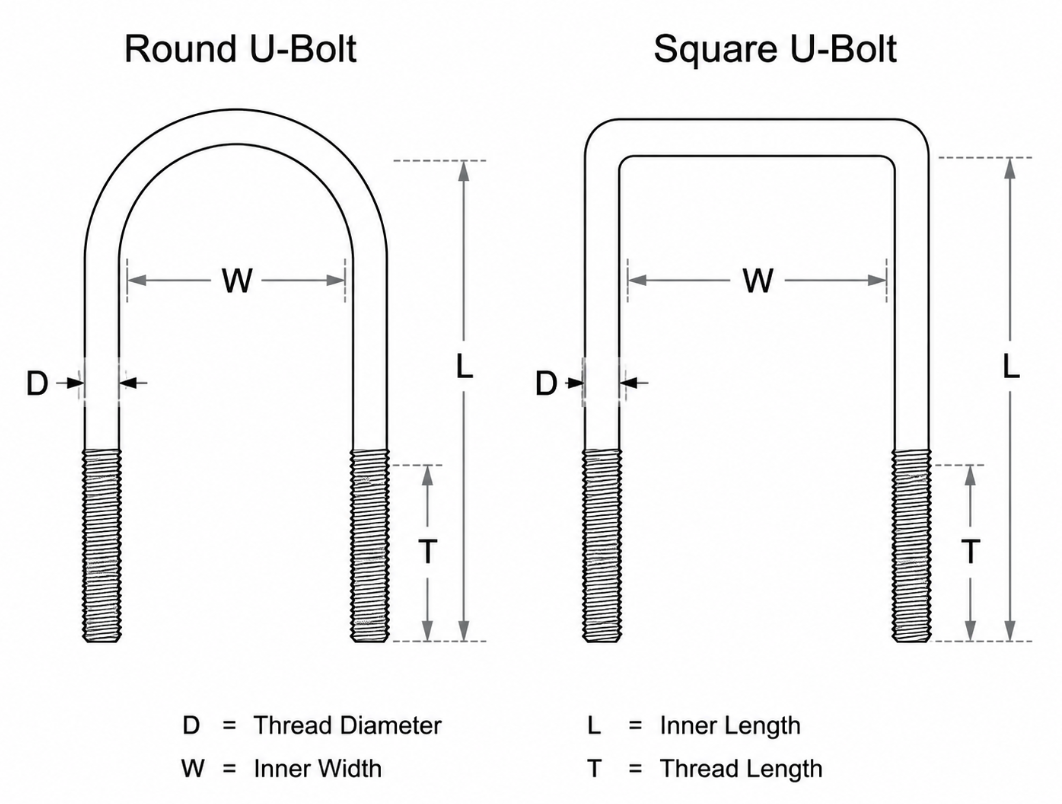

5. Guía de Adquisición: Cómo Especificar Pernos en U con Precisión

Para asegurarse de recibir el hardware estructural exacto requerido, proporcione a su fabricante las siguientes dimensiones:

Al Pedir Pernos en U Redondos:

• Diámetro de la Rosca (D): El grosor de la varilla de acero (ej., M12).
• OD de la Tubería (Ancho Interior - W): No solo proporcione el tamaño nominal de la tubería; proporcione el Diámetro Exterior exacto (ej., 114.3 mm para una tubería de 4").
• Longitud de la Rosca (T): Asegure una longitud suficiente para la placa de montaje, contratuercas y arandelas.

Al Pedir Pernos en U Cuadrados:

• Diámetro de la Rosca (D): El grosor de la varilla de acero.
• Ancho Interior (W): La distancia exacta entre la parte interior de las patas, que coincida con el ancho del tubo cuadrado.
• Largo Interior (L): La distancia desde la parte superior plana interior hasta el final de las patas roscadas.
• Longitud de la Rosca (T): La porción roscada requerida para una fijación segura.

Conclusión

Seleccionar entre un perno en U HDG redondo y cuadrado no es una cuestión de preferencia; está dictado enteramente por la geometría de su estructura de soporte. La coincidencia precisa garantiza una distribución óptima de la carga, mientras que el recubrimiento galvanizado por inmersión en caliente asegura que el sujetador sobreviva en los entornos industriales y exteriores más hostiles.

En Hotop Fasteners, fabricamos pernos en U redondos y cuadrados galvanizados pesados y dimensionalmente exactos para gerentes de adquisiciones B2B globales.

Al controlar tanto las tensiones de doblado como las tolerancias de las roscas internamente, proporcionamos soluciones de fijación confiables y listas para proyectos para infraestructura crítica de tuberías y estructuras.
