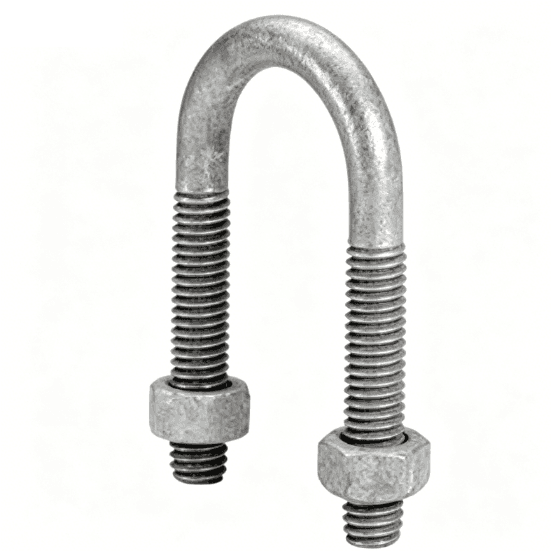

Pernos en U redondos HDG de alta resistencia para soportes de tuberías industriales

En sistemas de plomería a gran escala, refinerías petroquímicas y plantas municipales de tratamiento de agua, los sistemas de tuberías generan un peso estático inmenso y vibraciones dinámicas. Asegurar estas tuberías requiere un sujetador que se ajuste precisamente al Diámetro Exterior (OD) de la tubería mientras la ancla firmemente a una viga estructural. Los pernos en U para tuberías redondas son el estándar de la industria para esta tarea.

Cuando estos sistemas de tuberías se instalan al aire libre o a través de instalaciones industriales corrosivas, los pernos en U electrogalvanizados estándar se oxidan rápidamente. La humedad atrapada entre la tubería y el perno en U acelera esta corrosión, lo que eventualmente provoca fallos en el soporte y la rotura de la tubería. Los pernos en U para tuberías Galvanizados por Inmersión en Caliente (HDG) resuelven esto proporcionando un recubrimiento grueso de aleación de zinc-hierro con enlace metalúrgico (típicamente >40μm-55μm) que ofrece décadas de protección contra la oxidación.

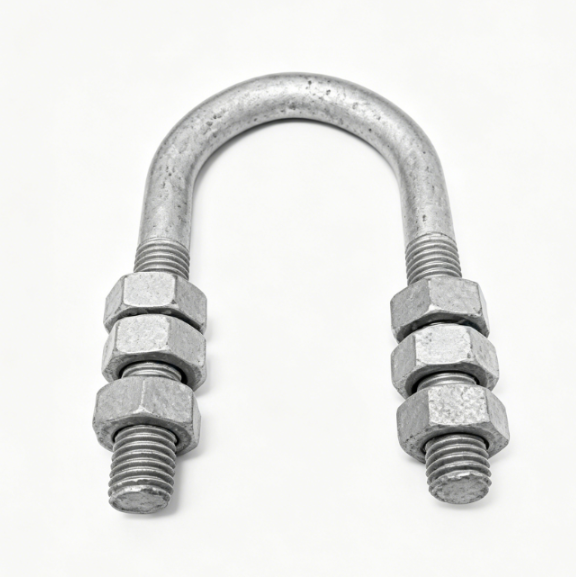

En Hotop Fasteners, fabricamos pernos en U redondos HDG de servicio pesado diseñados explícitamente para tamaños estándar de tuberías industriales (DN/NPS). Utilizamos procesos de doblado controlados para prevenir el agrietamiento por tensión en la capa de zinc, y suministramos cada perno en U con tuercas hexagonales HDG roscadas con sobremacho perfectamente emparejadas para garantizar una instalación suave y sin atascos en su sitio de trabajo.

¿Por qué elegir los pernos en U para tuberías HDG de Hotop Fasteners?

1. Coincidencia precisa del OD de la tubería (Cumplimiento DIN 3570)

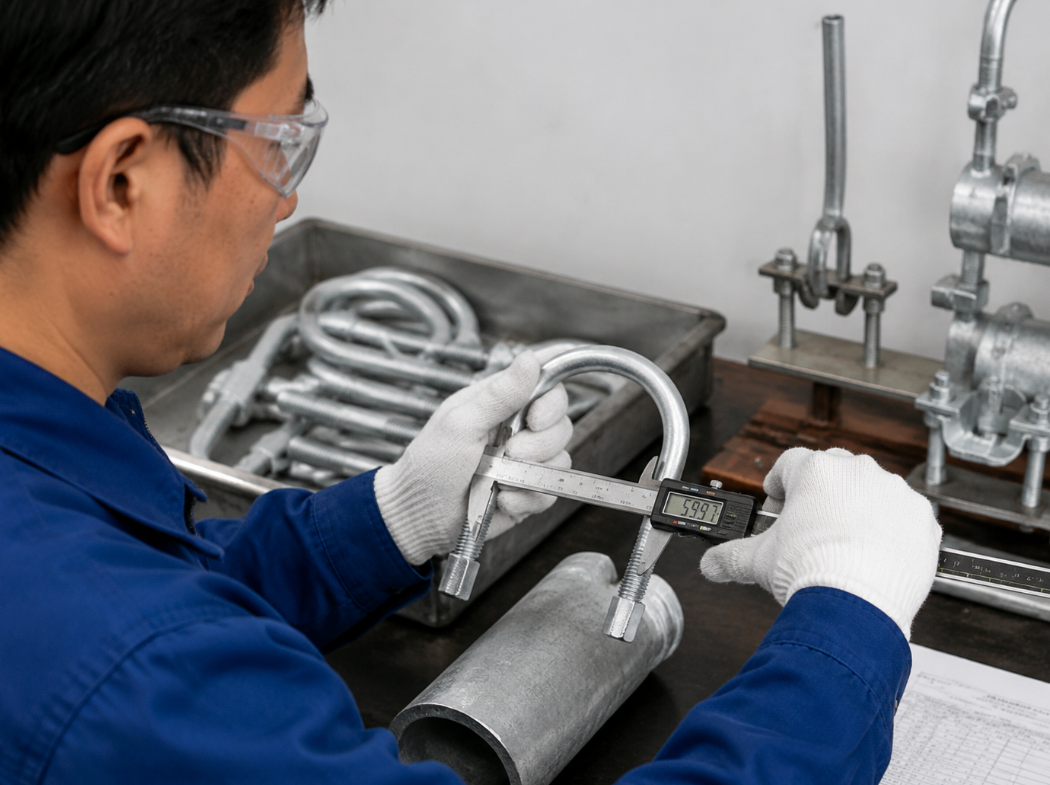

El dimensionamiento de tuberías puede ser confuso (Tamaño Nominal de Tubería vs. Diámetro Exterior Real). Un perno en U demasiado suelto permite la vibración de la tubería; uno demasiado apretado daña la superficie de la tubería. Fabricamos nuestros pernos en U estrictamente según los estándares DIN 3570 o ASME, asegurando que el ancho interior (W) coincida perfectamente con el diámetro exterior real de las tuberías industriales estándar de acero y PVC.

2. Proceso de doblado sin tensión

Doblar el acero crea tensión interna. Si un perno en U se dobla mal y luego se galvaniza por inmersión en caliente, el grueso recubrimiento de zinc puede desprenderse fácilmente en la curva interior, exponiendo el acero crudo a la oxidación. Utilizamos doblado en frío de precisión para diámetros más pequeños y doblado en caliente controlado para pernos en U de calibre pesado, asegurando que el grano del acero sea estable y el recubrimiento HDG permanezca uniforme en toda la curva.

3. El Protocolo de Roscado con Sobremacho (Ajuste de Rosca Garantizado)

Debido a que la galvanización por inmersión en caliente agrega un grosor significativo a las roscas en ambas patas del perno en U, las tuercas de tamaño estándar se agarrotarán y bloquearán. Roscamos con precisión con sobremacho las roscas internas de nuestras tuercas hexagonales pesadas correspondientes (+0.4 mm a +0.8 mm) después del galvanizado. Esto asegura que sus instaladores de tuberías puedan enroscar las tuercas a mano sin luchar contra roscas atascadas.

Especificaciones del Producto

Guía de Dimensionamiento: Cómo Obtener el Perno en U para Tubería Correcto

Para obtener una cotización técnica precisa y evitar errores de instalación, los gerentes de compras deben confirmar las siguientes dimensiones al realizar el pedido:

1. Tamaño de la Tubería (Nominal vs. OD): Aclare si su plano indica el Tamaño Nominal de la Tubería (ej., tubería de 2") o el Diámetro Exterior real (ej., 60.3 mm). El ancho interior del perno en U debe acomodar el OD real.
2. Diámetro de la Rosca (D): El grosor de la varilla roscada (ej., M10, M12, 1/2"). Las tuberías pesadas requieren varillas más gruesas.
3. Longitud de la Rosca (T): Asegúrese de que las roscas sean lo suficientemente largas para pasar a través de la viga de soporte, arandelas y tuercas, con suficiente espacio para el ajuste.
4. Paso Centro a Centro: La distancia entre las líneas centrales de las dos patas roscadas, crucial para perforar agujeros coincidentes en el soporte.

Aplicaciones Principales

Refinerías Petroquímicas y Oleoductos/Gasoductos

Los oleoductos y gasoductos son pesados, están sujetos a expansión térmica y expuestos a atmósferas industriales altamente corrosivas. Los pernos en U HDG para tuberías de servicio pesado proporcionan la fuerza de sujeción y la resistencia química necesarias para asegurar estas líneas críticas al aire libre.

Plantas de Tratamiento de Agua y Desalinización

En los sistemas de agua municipales, las tuberías funcionan constantemente en entornos de alta humedad o cerca de agua salada costera. Las abrazaderas estándar con recubrimiento de zinc se oxidarán y sangrarán óxido rojo sobre las tuberías. Los pernos en U HDG son el estándar obligatorio para prevenir la corrosión en las obras hidráulicas.

Sistemas de Protección contra Incendios

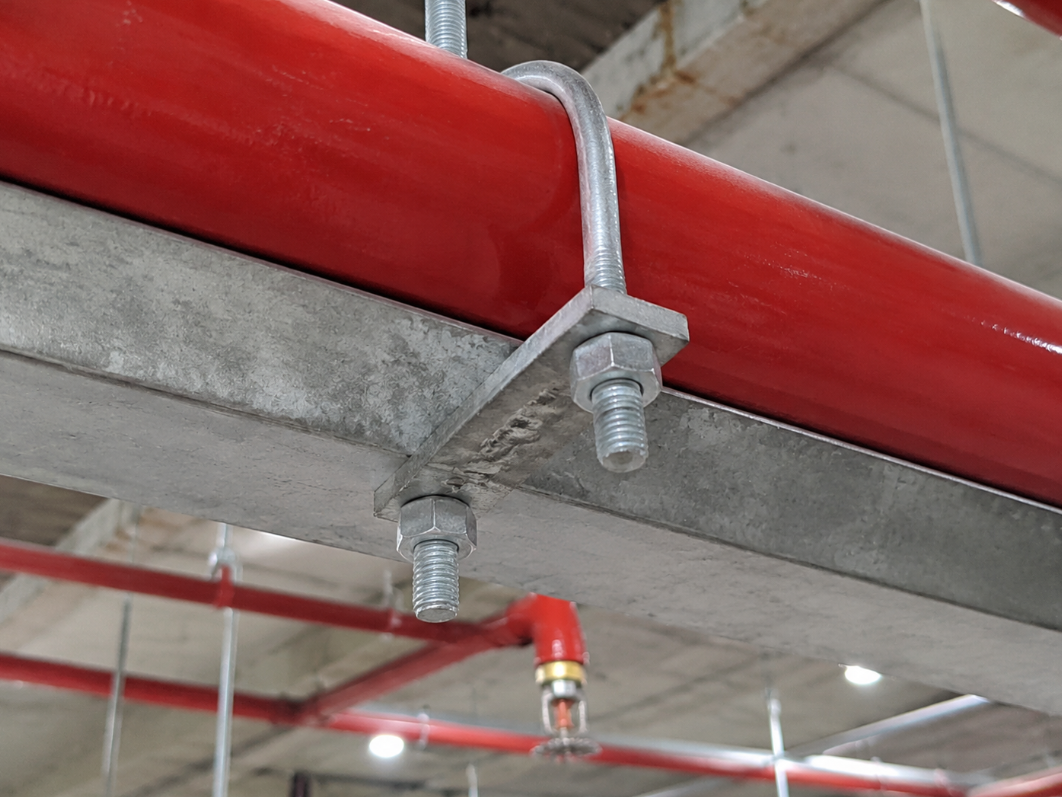

Los grandes edificios comerciales y plantas industriales utilizan tuberías de acero pesadas para los sistemas de rociadores contra incendios en el techo. Los pernos en U HDG aseguran que el sistema de suspensión permanezca estructuralmente sólido y libre de óxido durante la vida útil del edificio de más de 30 años.

Industria Marina y Construcción Naval

Los sistemas de tuberías en cubiertas de barcos o plataformas petrolíferas marinas están constantemente golpeados por el rocío de agua salada. La gruesa aleación de zinc-hierro de nuestros pernos en U HDG para tuberías ofrece una protección superior de grado marino en comparación con el hardware estándar.

Embalaje de Exportación y Logística para Pernos en U Pesados

Los pernos en U presentan desafíos de embalaje únicos. Su forma curva los hace voluminosos, y las patas roscadas expuestas se dañan fácilmente si chocan entre sí durante los fuertes oleajes oceánicos. Además, los sujetadores de acero denso alcanzan rápidamente el límite de peso máximo de un contenedor de envío.

• Estrategia de Peso: Optimizamos los envíos para carga pesada. Los sujetadores son pesados, por lo que los empaquetamos estrictamente en contenedores 20GP (Propósito General), que están diseñados para peso denso, en lugar de contenedores 40HQ (que son para mercancías de gran volumen y peso ligero).
• Protección Física: Para evitar daños en las roscas, los pernos en U se apilan cuidadosamente para que se entrelacen, reduciendo el espacio vacío. Los tamaños más pequeños se empaquetan en cartones de doble pared de 25 kg de servicio pesado.
• Barrera contra la Humedad: Cada cartón o paquete está forrado con gruesas bolsas de plástico PE para evitar que la "lluvia del contenedor" cause óxido blanco en el recubrimiento de zinc.
• Paletización: Los cartones se sujetan firmemente a palés de madera contrachapada libres de fumigación y se envuelven en film estirable industrial, asegurando una descarga segura y eficiente con montacargas en su puerto de destino.

Preguntas Frecuentes

¿El perno en U HDG viene con una placa de montaje?

Los pernos en U estándar DIN 3570 no incluyen placas transversales. Sin embargo, si el diseño de su soporte de tubería lo requiere, podemos estampar placas de montaje de acero al carbono personalizadas y galvanizarlas por inmersión en caliente para que coincidan perfectamente con su pedido de pernos en U.

¿Por qué no debería usar pernos en U de acero inoxidable en lugar de HDG?

Si bien el acero inoxidable (como el 304 o 316) ofrece una excelente resistencia a la corrosión, es significativamente más caro y generalmente tiene un límite elástico más bajo que el acero de alto carbono. Para soportes de tuberías industriales de servicio pesado donde se requieren tanto una resistencia masiva como una eficiencia de costos, los pernos en U HDG de acero al carbono son la opción de ingeniería superior.

¿Pueden proporcionar pernos en U con fundas de goma o teflón?

Sí. Para aplicaciones donde el acero desnudo no puede tocar la tubería (como asegurar tuberías de PVC, tuberías de cobre o tuberías sujetas a vibraciones severas), podemos suministrar pernos en U HDG equipados con fundas protectoras de goma o recubrimientos de PTFE sobre la curva.

---

Asegúrese de que sus sistemas de tuberías industriales estén soportados por sujetadores construidos para el mundo real. Asóciese con Hotop Fasteners para obtener soluciones de sujeción de tuberías dimensionalmente precisas y altamente protegidas.

Por favor, envíenos el tamaño de tubería requerido (OD), diámetro de rosca, grado de material y cantidad total.

Le proporcionaremos una cotización competitiva que incluye tuercas con sobremacho precisas y embalaje marítimo seguro diseñado para los límites del contenedor 20GP.
