غسالات مشطوفة مربعة مجلفنة بالغمس الساخن للعوارض I والصلب القنواتي: ما يجب على المشترين التحقق منه

في مشاريع الهياكل الفولاذية، غالبًا ما يتم تركيب البراغي من خلال العوارض I-beam، أو القنوات الفولاذية، أو غيرها من المقاطع الإنشائية ذات الأسطح المائلة. إذا تم استخدام حلقة مسطحة عادية على سطح مائل، فقد لا يستقر رأس المسمار أو الصامولة بشكل متساوٍ. يمكن أن يؤثر ذلك على توزيع الأحمال، وجودة التركيب، واستقرار الوصلة على المدى الطويل.

في هذه التطبيقات، يستخدم العديد من المشترين حلقات مربعة مشطوفة مجلفنة بالغمس الساخن. صُممت هذه الحلقات بسطح مائل واحد لتعويض زاوية المقاطع الفولاذية. عند استخدامها بشكل صحيح، تساعد المسمار أو الصامولة على الاستقرار بشكل أكثر انتظامًا على الأسطح الإنشائية المائلة.

قبل تقديم طلبية بالجملة، يجب على المشترين تأكيد ميل الحلقة، وحجم الفتحة، والسماكة، والحجم المربع، وملاءمة المسمار، والطلاء، وتفاصيل التطبيق. تشرح هذه المقالة النقاط الرئيسية التي يجب على المشترين التحقق منها عند توريد حلقات مربعة مشطوفة مجلفنة بالغمس الساخن للعوارض I-beam والقنوات الفولاذية.

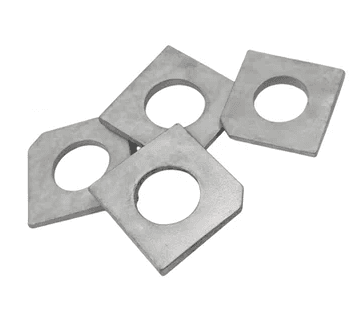

ما هي الحلقات المربعة المشطوفة؟

الحلقات المربعة المشطوفة هي حلقات ذات شكل خارجي مربع وسطح مائل. على عكس الحلقات المسطحة، صُنعت الحلقات المشطوفة لتناسب الأسطح المائلة، خاصة في المقاطع الفولاذية الإنشائية.

تُستخدم عادةً مع:

• العوارض I-beam
• القنوات الفولاذية
• الأعمدة الإنشائية
• الأقواس الفولاذية
• أنظمة الإطارات
• الهياكل الفولاذية الخارجية
• وصلات الجسور والإنشاءات
• تجميعات البراغي الثقيلة

يوفر الشكل المربع مساحة تحمل أكبر، بينما تساعد الزاوية المشطوفة في تصحيح الميل بين المسمار/الصامولة والسطح الفولاذي.

لماذا استخدام الحلقات المشطوفة المجلفنة بالغمس الساخن؟

يتم استخدام العديد من وصلات العوارض I-beam والقنوات الفولاذية في الهواء الطلق أو في بيئات شبه مكشوفة. في هذه الظروف، تعتبر مقاومة التآكل مهمة.

يوفر الجلفنة بالغمس الساخن طلاء زنك أكثر سمكًا من الطلاء الكهربائي العادي، مما يجعل الحلقة أكثر ملاءمة للاستخدام الخارجي. يتم اختيار الحلقات المربعة المشطوفة المجلفنة بالغمس الساخن عادةً من أجل:

• الهياكل الفولاذية الخارجية
• وصلات الجسور والممرات
• هياكل النقل أو المرافق
• إطارات المعدات الصناعية
• المباني الزراعية
• هياكل رفوف الأنابيب
• المشاريع التي تستخدم براغي وصواميل مجلفنة بالغمس الساخن

للحصول على أفضل مقاومة للتآكل، غالبًا ما يستخدم المشترون الحلقات المشطوفة المجلفنة بالغمس الساخن مع البراغي والصواميل المجلفنة بالغمس الساخن.

1. تأكيد ميل الحلقة

الميزة الأكثر أهمية في الحلقة المشطوفة هي الميل.

قد يكون للمقاطع الفولاذية المختلفة زوايا شفة أو ويب مختلفة. إذا لم يتطابق ميل الحلقة مع السطح الفولاذي، فقد لا تستقر الحلقة بشكل صحيح. يمكن أن يقلل ذلك من فائدة استخدام الحلقة المشطوفة.

يجب على المشترين التأكيد على:

• زاوية الشطب المطلوبة
• نوع المقطع الفولاذي
• سطح التركيب
• ما إذا كانت الحلقة تستخدم تحت رأس المسمار أم تحت الصامولة
• ما إذا كانت هناك حاجة إلى حلقة واحدة أو حلقتين في التجميعة

إذا لم يكن المشتر متأكدًا من الزاوية، فمن المفيد تقديم رسم المقطع الفولاذي، أو صورة التركيب، أو مواصفات المشروع.

2. التحقق من حجم الفتحة وقطر المسمار

يجب أن يتطابق حجم الفتحة مع قطر المسمار ومتطلبات المشروع. إذا كانت الفتحة صغيرة جدًا، فلن يتمكن المسمار من المرور بسلاسة. إذا كانت الفتحة كبيرة جدًا، فقد لا توفر الحلقة الدعم المناسب.

يجب على المشترين التأكيد على:

• قطر المسمار
• قطر فتحة الحلقة
• فتحة قياسية أو فتحة كبيرة الحجم
• تطبيق فتحة مشقوقة إن وجد
• معيار المسمار ودرجته

على سبيل المثال، قد تتطلب الحلقات المستخدمة مع براغي M16، M20، M24، أو 1/2 بوصة، 5/8 بوصة، 3/4 بوصة أحجام فتحات مختلفة. لا ينبغي للمشترين تقديم الحجم الخارجي للحلقة فقط. حجم الفتحة مهم بنفس القدر.

3. تأكيد السماكة والحجم المربع

تُستخدم الحلقات المربعة المشطوفة لدعم الحمل وتحسين الاستقرار على الفولاذ الإنشائي. يجب أن يتناسب السماكة والحجم الخارجي مع حجم المسمار ومتطلبات الوصلة.

يجب على المشترين التحقق من:

• الحجم المربع الخارجي للحلقة
• الحد الأدنى للسماكة
• الحد الأقصى للسماكة
• فرق السماكة بسبب الشطب
• متطلبات مساحة التحمل
• رسم المشروع أو المعيار

الحلقة الرقيقة جدًا قد لا توفر دعمًا كافيًا. الحلقة الكبيرة جدًا قد لا تتناسب مع المساحة المتاحة على المقطع الفولاذي. بالنسبة للوصلات الإنشائية، يجب على المشترين اتباع مواصفات المشروع أو الرسم الهندسي.

4. مطابقة البراغي والصواميل الصحيحة

عادةً ما تكون الحلقات المشطوفة جزءًا من تجميعة مثبتة بمسامير. قد تشمل المجموعة الكاملة البراغي، والصواميل، والحلقات المسطحة، والحلقات المشطوفة.

يجب على المشترين التأكيد على:

• نوع المسمار
• قطر المسمار وطوله
• نوع الصامولة
• ما إذا كانت الحلقات المسطحة مطلوبة أيضًا
• ما إذا كانت جميع الأجزاء تحتاج إلى جلفنة بالغمس الساخن
• ما إذا كان طول المسمار يسمح بسماكة الحلقة
• ما إذا كانت التجميعة مثبتة على جانب واحد أو كلا جانبي العنصر الفولاذي

يمكن أن تؤثر سماكة الحلقة على طول المسمار المطلوب. إذا قام المشتر بالتغيير من حلقة مسطحة إلى حلقة مشطوفة، فقد يلزم التحقق من طول المسمار مرة أخرى.

5. تأكيد المعالجة السطحية

بالنسبة للهياكل الفولاذية الخارجية، تُستخدم الحلقات المربعة المشطوفة المجلفنة بالغمس الساخن بشكل شائع بسبب مقاومتها للتآكل.

ومع ذلك، يجب على المشترين ذكر المعالجة السطحية المطلوبة بوضوح في الاستفسار. قد يشير مصطلح "حلقة مجلفنة" إلى تشطيبات مختلفة، مثل الطلاء الكهربائي بالزنك أو الجلفنة بالغمس الساخن.

يجب على المشترين التأكيد على:

• جلفنة بالغمس الساخن أو طلاء كهربائي بالزنك
• سماكة الطلاء المطلوبة إذا كانت محددة
• ما إذا كانت البراغي والصواميل بحاجة إلى نفس الطلاء
• بيئة التطبيق
• أي معيار طلاء للمشروع

قد يكون للحلقات المجلفنة بالغمس الساخن سطح رمادي غير لامع وقد تبدو أقل سطوعًا من الحلقات المطلية كهربائيًا بالزنك. هذا المظهر طبيعي لمنتجات HDG ولا يعني ضعف الجودة.

6. التحقق من التعبئة للطلبيات بالجملة

غالبًا ما تكون الحلقات المربعة المشطوفة ثقيلة، خاصة في الأحجام الأكبر. تساعد التعبئة المناسبة في تجنب التلف، واختلاط الأحجام، ومشاكل الرطوبة، وأخطاء العد.

يجب على المشترين التأكيد على:

• عدد القطع لكل صندوق أو كيس
• تعبئة كرتون أو كيس منسوج
• تعبئة على منصات نقالة
• متطلبات الملصق
• تعبئة بأحجام مختلطة أو تعبئة منفصلة
• الحماية من الرطوبة للشحن البحري
• ما إذا كانت الحلقات معبأة مع البراغي والصواميل كمجموعة

بالنسبة للمستوردين والموزعين، تعتبر الملصقات الواضحة مهمة لإدارة المستودعات وإعادة البيع. بالنسبة لمشتري المشاريع، تساعد التعبئة المنظمة العمال في العثور على الحجم الصحيح بشكل أسرع في الموقع.

الأخطاء الشائعة عند طلب الحلقات المشطوفة

تحدث بعض المشكلات لأن الحلقة يتم التعامل معها كحلقة مسطحة عادية. في التطبيقات الإنشائية الحقيقية، تحتاج الحلقات المشطوفة إلى تأكيد أكثر دقة.

تشمل الأخطاء الشائعة:

• تقديم حجم المسمار فقط دون أبعاد الحلقة
• عدم تأكيد زاوية الشطب المطلوبة
• استخدام حلقات مسطحة على أسطح فولاذية مائلة
• تجاهل سماكة الحلقة عند حساب طول المسمار
• طلب حلقات مطلية كهربائيًا بالزنك للهياكل الخارجية
• خلط أحجام مختلفة من الحلقات بدون ملصقات واضحة
• عدم التحقق مما إذا كانت الحلقة تناسب المقطع الفولاذي
• طلب "حلقة مربعة" عندما تكون الحلقة المشطوفة مطلوبة بالفعل

يمكن أن تتسبب هذه الأخطاء في تأخير التركيب، أو سوء الملاءمة، أو اتصالات متكررة قبل الإنتاج.

ما يجب على المشترين تقديمه قبل طلب عرض السعر

لتلقي عرض سعر دقيق، يجب على المشترين تقديم معلومات واضحة في البداية.

يجب أن يتضمن الاستفسار المفيد لـ الحلقات المربعة المشطوفة المجلفنة بالغمس الساخن ما يلي:

• نوع الحلقة: حلقة مربعة مشطوفة
• الحجم المربع الخارجي
• قطر الفتحة
• نطاق السماكة
• زاوية الشطب أو الميل
• حجم المسمار
• المادة أو المعيار
• المعالجة السطحية: جلفنة بالغمس الساخن
• الكمية
• متطلبات التعبئة
• التطبيق: عارض I-beam، قناة فولاذية، جسر، هيكل فولاذي، إلخ.
• رسم، أو صورة عينة، أو معلومات المقطع الفولاذي إن وجدت

إذا لم يكن المشتر متأكدًا من الحلقة بالضبط، يمكن لصور موضع التركيب أن تساعد المورد في فهم المتطلبات.

الاستنتاج

تعتبر الحلقات المربعة المشطوفة المجلفنة بالغمس الساخن مفيدة للوصلات الم
