DIN 975 مقابل DIN 976: دليل قضيب اللولب المجلفن بالغمس الساخن والبرغي ذي النهايات الملولبة

يتطلب طلب قضبان الخيوط المجلفنة بالغمس الساخن أكثر من مجرد تحديد القطر ورقم المعيار. يحتاج المشتري أيضًا إلى تأكيد طول المنتج النهائي، وتكوين الخيوط، ودرجة المادة، والطلاء، والصواميل المطابقة.

غالبًا ما يظهر المعياران DIN 975 وDIN 976 في الكتالوجات، ولكن لا ينبغي لأي من هذين التسميين أن يحل محل المواصفات الكاملة. يشرح هذا الدليل العلاقة بينهما والمعلومات التفصيلية المطلوبة لتقديم عرض سعر بناءً على الرسومات.

ما الفرق بين DIN 975 وDIN 976؟

DIN 975 هو معيار تقليدي يتعلق بـ قضبان الخيوط المترية. وقد أدرج المعهد الألماني للتقييس (DIN) نسخة عام 1986 كنسخة ملغاة وذكر أنها لا تنطبق على التصاميم الجديدة. ومع ذلك، لا يزال هذا الاسم شائعًا في الاستفسارات التجارية والرسومات القديمة.

DIN 976-1:2016-09 هو المعيار الحالي لمسامير الرأس المزدوج المترية. لا ينبغي الخلط بين المسامير والقضبان كاملة الخيوط المباعة وفقًا لهذا المرجع ومسامير نهاية اللولب (tap end bolts) ذات الأطراف الملولبة المحددة بشكل منفصل.

لا تستبدل مرجعًا بآخر تلقائيًا. يرجى مطالبة مهندس المشروع بالموافقة على المواصفات المقترحة، خاصة عند استخدام معايير قديمة في الرسومات.

قضيب خيوط مستمر أم وتد بنهاية ملولبة؟

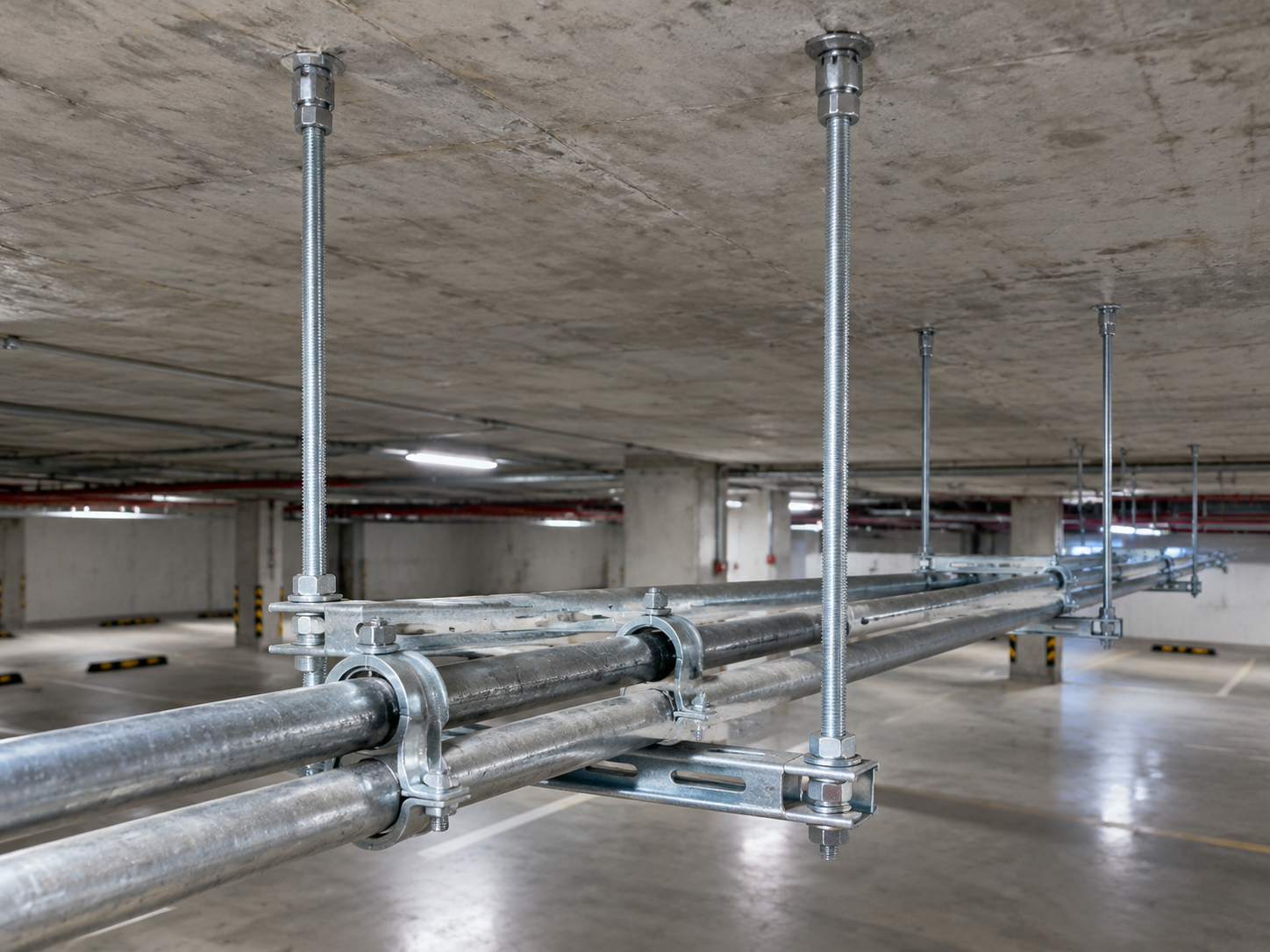

يسمح قضيب الخيوط المستمر بوضع الصامولة على طوله. ويشيع استخدامه في معلقات الأنابيب، وحوامل الكابلات، وتعليقات أنظمة التكييف والتهوية، ومكونات التثبيت القابلة للتعديل.

تُورَّد المسامير كاملة الخيوط بالطول المحدد ويمكنها استيعاب الصواميل عند كلا الطرفين. اعتمادًا على المشروع، قد تُستخدم لتوصيلات المعدات أو الشفاه (الفلنجات).

يحتوي الوتد ذو النهاية الملولبة على نهاية مخصصة لثقوب اللولب (التنصيت) والطرف الآخر للصواميل. وفقًا للحجم، قد يفصل الجزء غير الملولب بين الطرفين. أوتاد اللولب DIN 938 وDIN 939 لها نهاية معدنية محددة لثقب ملولب ونهاية صامولة لتجميع التثبيت.

إذا كان الرسم لا يتطلب خيوطًا في المنتصف أو أطوال خيوط مختلفة عند كلا الطرفين، فيرجى تحديد هذه الأبعاد بوضوح. لا يمكن لوصف "وتد DIN 976" العام أن يحل محل الرسومات الصحيحة ومعايير المنتج.

الحجم والدرجة التي يجب تأكيدها

قبل طلب عرض سعر، استخدم الرسومات أو المخططات ذات الأبعاد المشروحة لتحديد الأجزاء.

بالنسبة للوتد ذي نهاية اللولب، تأكد مما إذا كان الطول يشمل نهاية اللولب. لا تفترض أن كل مورد يقيس من نفس البيانات.

اختر المواد والدرجات من متطلبات المشروع المعتمدة، وليس فقط من الكمية القصوى المتاحة. من الضروري فحص الصواميل والغسالات وتداخل الخيوط والمكونات المتصلة معًا. الاعتماد فقط على اسم المعيار لا يمكنه تحديد قدرة تحمل الوصلة.

ما هي التغييرات في الجلفنة بالغمس الساخن؟

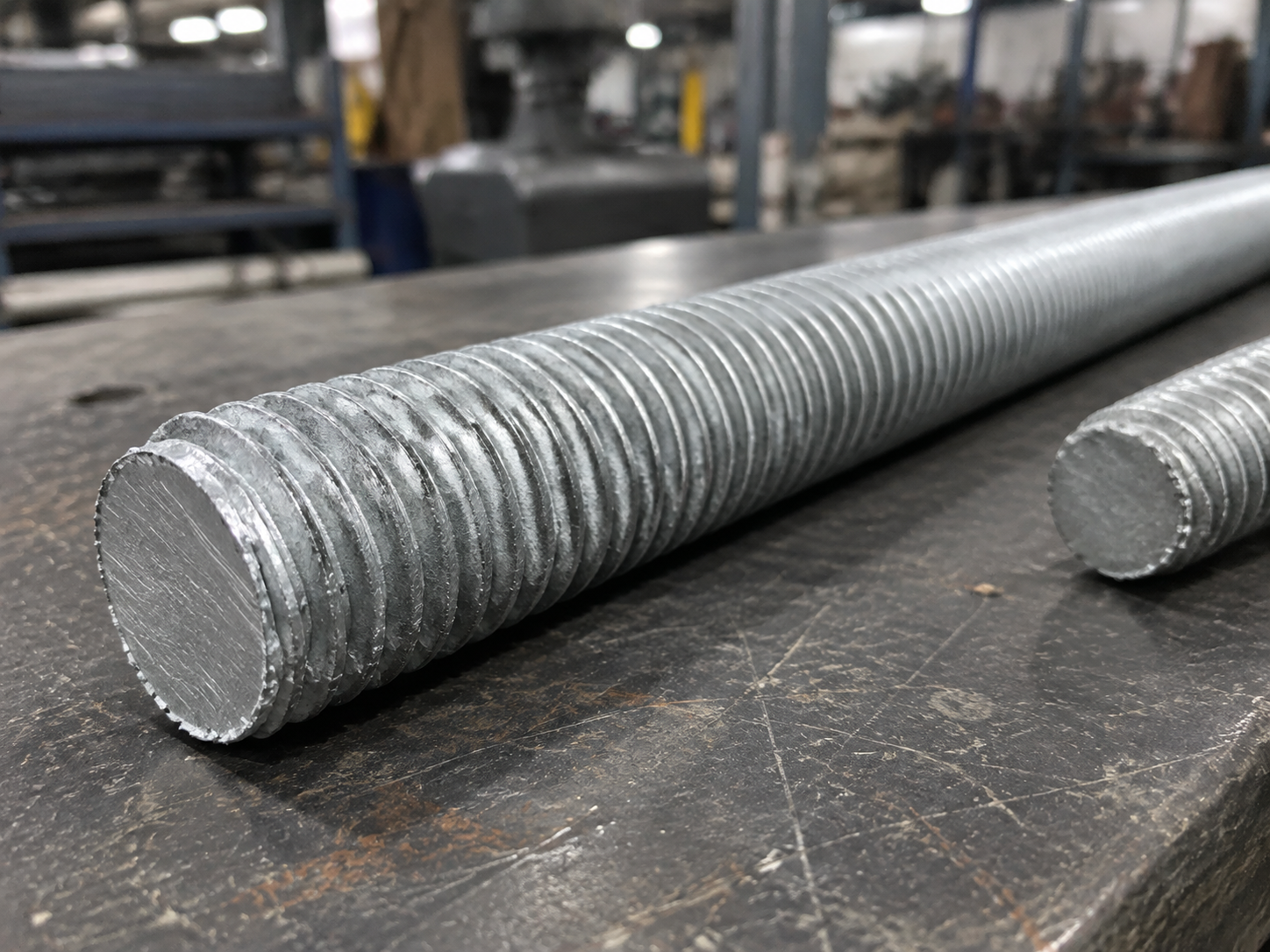

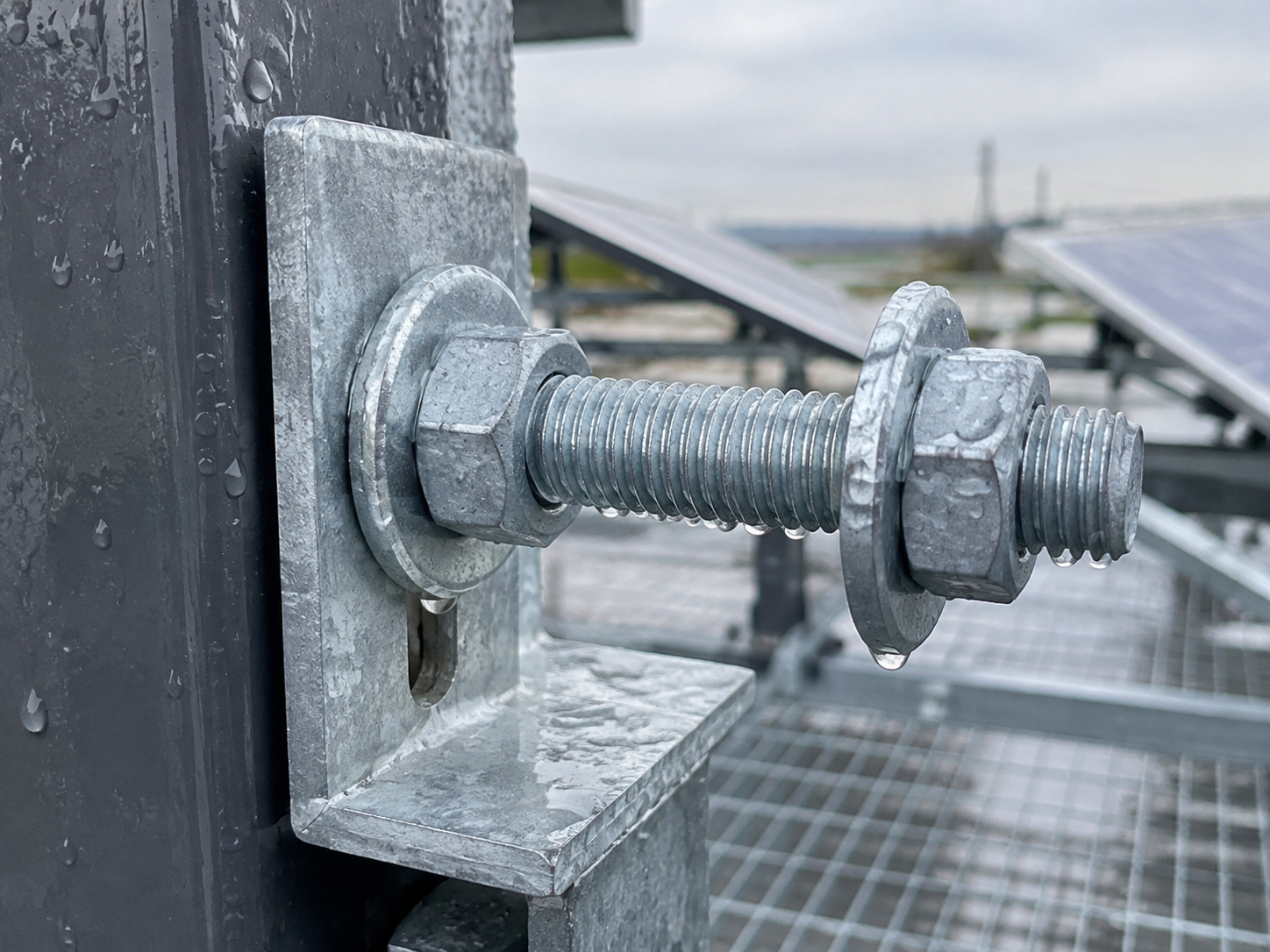

يضيف الغمس الساخن طبقة من طلاء الزنك، مما يساعد على حماية الفولاذ من التآكل. يُستخدم عادةً للأقواس الخارجية والبنية التحتية والمنشآت المعرضة لبيئات رطبة، ولكن يجب أن يكون التشطيب مناسبًا لبيئة الاستخدام الفعلية.

سيغير الطلاء أيضًا حجم الخيط الفعال. بعد الجلفنة، قد لا يتم تركيب الصواميل على القضبان غير المطلية بشكل صحيح. تأكد من توافق تركيبات القضيب والصامولة وبدلات الخيوط المطبقة، بدلاً من تطبيق قيمة تنصيت كبيرة بشكل مفرط لكل قطر.

حدد بوضوح معايير الطلاء ومتطلبات الفحص. ISO 10684 هو معيار مرجعي معترف به للمثبتات المجلفنة بالغمس الساخن، لكن نطاقه محدود بالخيوط والأبعاد ومستويات الأداء. تأكد مما إذا كان مناسبًا لطلب معين.

الجلفنة والجلفنة بالغمس الساخن وصفان لمعالجات الأسطح غير قابلين للتبادل. تُستخدم الجلفنة عادةً للمكونات ذات التعرض الأقل، بينما يُستخدم HDG بشكل شائع للحماية من التآكل في الهواء الطلق. لا يمكن لأي منهما ضمان عمر الخدمة بمفرده.

بالنسبة للمنتجات ذات القوة الأعلى، يرجى إخضاع مراجعة المواد والتنظيف وعمليات الطلاء لمراجعة الفريق الفني معًا. لا تفترض أنه يمكن توريد كل درجة وقطر وخطوة باستخدام نفس مسار الجلفنة.

قم بإعداد نموذج استفسار كامل

إرسال إلى المورد:

• رقم الرسم، المراجعة، والتطبيق
• شكل المنتج، المعايير، والإصدارات
• القطر، الخطوة، الطول النهائي، ومعيار القياس
• طول الخيط وأي أجزاء غير ملولبة
• المواد ومستويات الأداء المطلوبة
• معايير الطلاء ومتطلبات الفحص بعد الطلاء
• الصواميل أو الغسالات أو صواميل التوصيل المطابقة
• الكمية مصنفة حسب الحجم، المستندات المطلوبة، التغليف، ووجهة التسليم

بالنسبة لقضبان HDG ذات القطع بطول ثابت، تأكد مما إذا كان القطع يتم قبل الطلاء أو بعده، وكيفية حماية الأطراف المكشوفة. للتثبيت في الخرسانة، استخدم متطلبات نظام التثبيت المعتمد؛ لا يمكن لقضيب خيوط واحد إنشاء قدرة تثبيت.

لمشاريع التعليق، راجع دليلنا لقضبان الخيوط HDG وحوامل الأنابيب.

الأسئلة الشائعة

هل لا يزال DIN 975 قيد الاستخدام؟

نعم، كمرجع للرسومات التجارية والتقليدية. ومع ذلك، تم إلغاء DIN 975:1986-09. تأكد من المواصفات المقبولة من قبل المشروع، بدلاً من افتراض أن اسم الكتالوج يثبت الامتثال للمتطلبات.

هل يشير DIN 976 إلى مسمار غير ملولب في المنتصف؟

يرتبط DIN 976 عادةً بـ المسامير والقضبان كاملة الخيوط. منتجات DIN 938 وDIN 939 لها متطلبات مختلفة. حدد الشكل الهندسي المتوقع في الرسم.

هل يمكن قطع قضبان الخيوط المجلفنة في الموقع؟

سيؤدي القطع إلى كشف الفولاذ عند الطرف وقد يتلف الخيوط أو الطلاءات المجاورة. قبل التثبيت، اتبع متطلبات المشروع للقطع والفحص وإصلاح الطلاء.
