فحص أدوات التثبيت المجلفنة بالغمس الساخن: دليل المشتري

قبل طلب مثبتات مجلفنة بالغمس الساخن، يرجى الاتفاق على المعايير المطبقة، ومعايير قبول الطلاء، وأنظمة السن اللولبي المتزاوجة، وسجلات الفحص المطلوبة. لا يمكن لعملية الجلفنة نفسها تحديد هذه المتطلبات. يساعد هذا الدليل المشترين على التخطيط لعمليات الفحص قبل الشحن وعند الاستلام. هذا ليس إجراء فحص كاملاً، ولا هو برنامج يربط الموافقة على التصميم أو يسمح بالإفراج عن البضائع للتثبيت.

تأكيد متطلبات المنتج والطلاء

اشرح معايير المنتج وإصداراتها، والأبعاد، والمواد، ومستويات الأداء، ومواصفات الطلاء، والمكونات الداعمة، ومتطلبات المشروع المحددة. هناك نطاقات مختلفة لمواصفات الطلاء:

ارجع إلى أوصاف النطاق في وثائق المعايير ذات الصلة.

يمكن أن تؤثر تفاوتات السن اللولبي على القبول الميكانيكي. تشير ملاحظة نطاق ISO 10684 إلى متطلبات تحميل إثبات مخفضة للصواميل M8 وM10 ذات الثقوب الموسعة، ومتطلبات شد/تحميل إثبات مخفضة للبراغي والمسامير M8 وM10 ذات السن المخفض. تحقق من المتطلبات المطبقة بدلاً من افتراض أن قيم ISO 898 العادية تنطبق دون تغيير. هذا لا يعني أن كل منتج M8 أو M10 مجلفن لديه نفس التخفيض.

بالنسبة لـ المثبتات عالية القوة، احصل على تأكيد فني لتركيبة المنتج والطلاء وأي عمليات تحكم مطلوبة أو تقييم للهشاشة.

مقالة المعرفة حول هشاشة الهيدروجين. سماكة الطلاء والمظهر ونجاح فحص التجميع اليدوي لا تثبت الخلو من هذا الخطر.

تحديد قياس الطلاء والفحص البصري

لا تطبق قيمة سماكة على كل برغي وصامولة وغسالة وقضيب تثبيت. هناك متطلبات لاستخدام المنتجات المحددة والأحجام وإصدارات المعايير ومعايير الفحص.

قبل الفحص، سجل:

• تعريف الدفعة، واختيار العينات، وقواعد القبول.
• حدود السماكة المطبقة ومتطلبات العينة أو المنطقة المحلية أو المتوسط.
• طريقة القياس والموقع وفحص الأداة.
• يجب الإبلاغ عن النتائج ومراجع التحديد.

يمكن لمقياس سماكة الطلاء المغناطيسي قياس سماكة طلاء الزنك على الفولاذ بطريقة غير مدمرة. يمكن أن تؤثر قابلية التطبيق والانحناء وسطح القياس الصغير للمسبار على النتائج. اتبع إجراءات القياس المطبقة؛ القراءات المأخوذة في مواقع مناسبة على المثبتات الصغيرة لن تصبح تلقائياً نتائج قبول صالحة. يرجى الرجوع إلى دليل AGA لسماكة الطلاء.

افحص المظهر بشكل منفصل. الألوان اللامعة أو الرمادية غير اللامعة أو المختلطة في حد ذاتها لا تحدد المطابقة. وفقاً للوائح القبول والصيانة المقررة، قم بتقييم التغطية والفولاذ المكشوف والتلف والزنك الزائد. لا يمكن قبول تراكم الزنك الذي يعيق التجميع فقط بسبب الطلاءات السميكة.

التحقق من توافق الأسنان اللولبية والاختبارات المطلوبة

تأكد من القطر والخطوة ومعيار السن اللولبي ونظام التفاوتات ومتطلبات الصامولة المناسبة والعلامات ذات الصلة. إعادة القص الموسعة هي أحد الأساليب لاستيعاب الزنك على الأسنان الخارجية؛ وهي ليست تعليمات عامة لتوسيع أي صامولة. لا تخلط بين أنظمة تفاوت الأسنان غير المتوافقة.

احتفظ بثلاثة فحوصات مختلفة:

• فحص التجميع: افحص المكونات المتزاوجة المحددة تحت ظروف التجميع المطلوبة. حقق في المقاومة غير المتسقة مع هذه الحالة؛ لا تجبر على الشك في عدم التطابق.
• فحص مقياس السن اللولبي: استخدم المقاييس ومراحل الفحص وإجراءات القبول المحددة بواسطة نظام السن اللولبي. لا توجد قاعدة عالمية لعدد اللفات في هذا الدليل.
• اختبار أداء التجميع: قم بإجراء اختبارات القدرة على الدوران المحددة أو اختبارات التجميع الأخرى وفقاً لمواصفات المنتج أو المشروع المطبقة. التجميع اليدوي ليس بديلاً عن اختبار الأداء المحدد.

تأكد من متطلبات التشحيم قبل الاختبار أو التثبيت. لا تقطع أو تطحن أسنان الطلاء، أو تستبدل الصواميل، أو تضيف مواد تشحيم كطرق إصلاح غير مصرح بها لمنع سوء الملاءمة.

تحقق من نطاق وإمكانية تتبع كل سجل

اطلب متطلبات المستندات مع الاستفسار. قد يتطلب الطلب عدة سجلات؛ شهادة واحدة لا تغطي تلقائياً التجميع النهائي.

إذا كان EN 10204 النوع 3.1 مطلوباً، فاتفق على نطاق المنتج ووحدة الفحص والنتائج وترتيبات التحقق قبل الطلب. يتضمن بيان امتثال الشركة المصنعة ونتائج فحص محددة، تم التحقق منها من قبل ممثل فحصها المعتمد المستقل عن قسم التصنيع. إنها ليست تلقائياً شهادة طرف ثالث مستقلة. راجع مقال BSSA ذي الصلة.

تتطلب إمكانية التتبع علاقة مسجلة بين البضائع المسلمة وسجلاتها، وليس مجرد رقم مطابق في مكان معين على الشهادة. قد تختلف مراجع صبة الفولاذ ودفعة التصنيع ودفعة الجلفنة. تحقق من الروابط الضرورية بينها وبين الطلب والطرد الأصلي. دليل فحص الاستلام الخاص بنا يحل مهمة المطابقة.

مراجعة الدفعات والاحتفاظ بالاختلافات غير المحلولة

طبق خطة الفحص المتفق عليها على تحديد المنتج والكمية والأبعاد والأسنان اللولبية والطلاءات والنتائج الميكانيكية المطلوبة والمستندات وشروط التسليم. أخذ العينات لا يثبت أن كل منتج قد تم اختباره.

بخصوص مخاوف التسليم المتعلقة بالرطوبة، راجع دليلنا حول منع الصدأ الأبيض أثناء الشحن البحري.

إذا فشلت نتيجة في متطلب متفق عليه، أو تعذر ربط مستند بالبضائع، أو لم تتجمع الأجزاء المتزاوجة المحددة بشكل صحيح، فحدد البضائع المتضررة واحتفظ بها في انتظار التصرف المصرح به. حافظ على مراجع الطرد والصور الفوتوغرافية والقياسات والتباين الدقيق.

يجب أن يتبع الفرز وإعادة الاختبار والإصلاح والاستبدال أو التنازل العقد والمواصفات المطبقة. احتفظ بالنتائج الأصلية والتصرف المعتمد معاً. الشهادة البديلة وحدها لا تصحح عيباً مادياً.

إرسال استفسار يركز على الفحص

قدم الرسم أو معيار المنتج وإصداره، والأبعاد، والمادة وفئة الخواص، ومواصفة الطلاء، والمكونات المتزاوجة، والكمية لكل بند. أضف أنواع المستندات ومتطلبات التتبع وخطة الفحص المطلوبة وأي نقاط حضور أو إيقاف. راجع قائمة التحقق من تقديم المثبتات للحزمة الأوسع قبل الطلب.

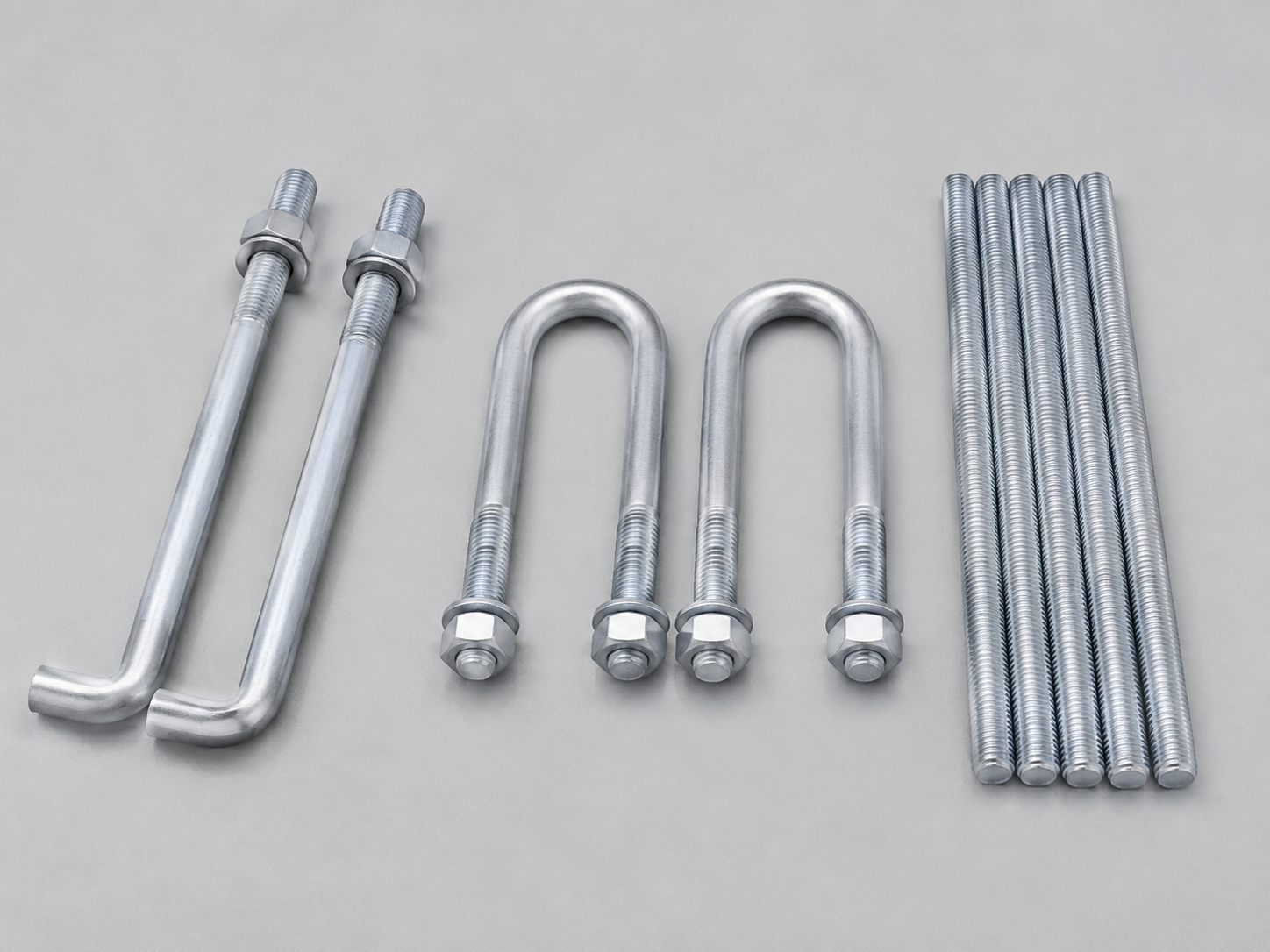

كتالوج Hotop Fasteners يسرد براغي HDG وصواميل HDG وقضبان وأوتاد ملولبة. إدخالات الكتالوج هي نقاط بداية للاستفسار، وليست تأكيداً على أن تركيبة معينة أو خدمة فحص متاحة.

أرسل الرسم والكميات ومتطلبات الفحص إلى Hotop Fasteners. اطلب تأكيداً كتابياً لنطاق التوريد المقترح والان
