Pernos de Anclaje Galvanizados en Caliente para Cimentaciones de Hormigón: Guía de Especificaciones

Los pernos de anclaje galvanizados en caliente se utilizan ampliamente para fijar columnas de acero, bases de equipos, barandillas, estructuras de transmisión y otros componentes a cimientos de hormigón. Una especificación correcta del perno de anclaje ayuda a garantizar que la conexión embebida se pueda ensamblar correctamente, resista la corrosión exterior y coincida con el plano del proyecto.

Para estructuras de acero expuestas y construcciones exteriores, se suele seleccionar el galvanizado en caliente porque el recubrimiento de zinc proporciona una protección anticorrosión a largo plazo. Sin embargo, la elección del recubrimiento por sí sola no es suficiente. Los compradores también deben definir la forma del perno de anclaje, las dimensiones, el grado del material, la longitud de la rosca, la longitud de empotramiento y los requisitos de tuerca y arandela correspondientes.

Esta guía explica los puntos principales a confirmar antes de solicitar un presupuesto para pernos de cimentación galvanizados.

¿Qué es un Perno de Anclaje Galvanizado en Caliente?

Un perno de anclaje es un componente de fijación embebido en hormigón o instalado en una cimentación para conectar un miembro estructural, una base de maquinaria o un conjunto de acero. El extremo roscado permanece accesible por encima del hormigón, permitiendo que una tuerca y una arandela sujeten el componente conectado en su lugar.

Los pernos de anclaje galvanizados en caliente se fabrican en acero y luego se recubren con zinc mediante el proceso de galvanizado en caliente. Este acabado es adecuado para muchas aplicaciones exteriores, húmedas, industriales y de infraestructura donde el acero común sin recubrimiento puede corroerse con el tiempo.

Las aplicaciones comunes incluyen:

• Cimentaciones de columnas de acero
• Estructuras de edificios y almacenes
• Componentes de carreteras y puentes
• Estructuras de montaje solar
• Proyectos de transmisión y servicios públicos
• Instalación de maquinaria y equipos
• Sistemas de barandillas y barreras de seguridad
• Soportes de tuberías y plataformas industriales

Los compradores pueden explorar las opciones disponibles en nuestra categoría de productos de pernos de anclaje, que incluye pernos de cimentación, pernos de anclaje tipo L y otras formas de fijación personalizadas.

Principales Tipos de Pernos de Anclaje para Cimentaciones de Hormigón

La forma correcta del perno depende del diseño de la cimentación, el método de empotramiento, la dirección de la carga y el requisito de instalación. Los siguientes tipos se utilizan comúnmente en proyectos de construcción e industriales.

Para aplicaciones comunes de cimentación empotrada, consulte nuestros pernos de anclaje tipo L de acero al carbono y pernos de cimentación en forma de 7. Los compradores con planos personalizados pueden especificar la forma de doblez requerida, la longitud de la rosca, la longitud total y el requisito de galvanizado para el presupuesto.

Dimensiones Clave a Incluir en una Especificación de Perno de Anclaje

Los pernos de anclaje no deben pedirse solo por el diámetro. El rendimiento de la cimentación de hormigón y la facilidad de instalación dependen de varias dimensiones relacionadas.

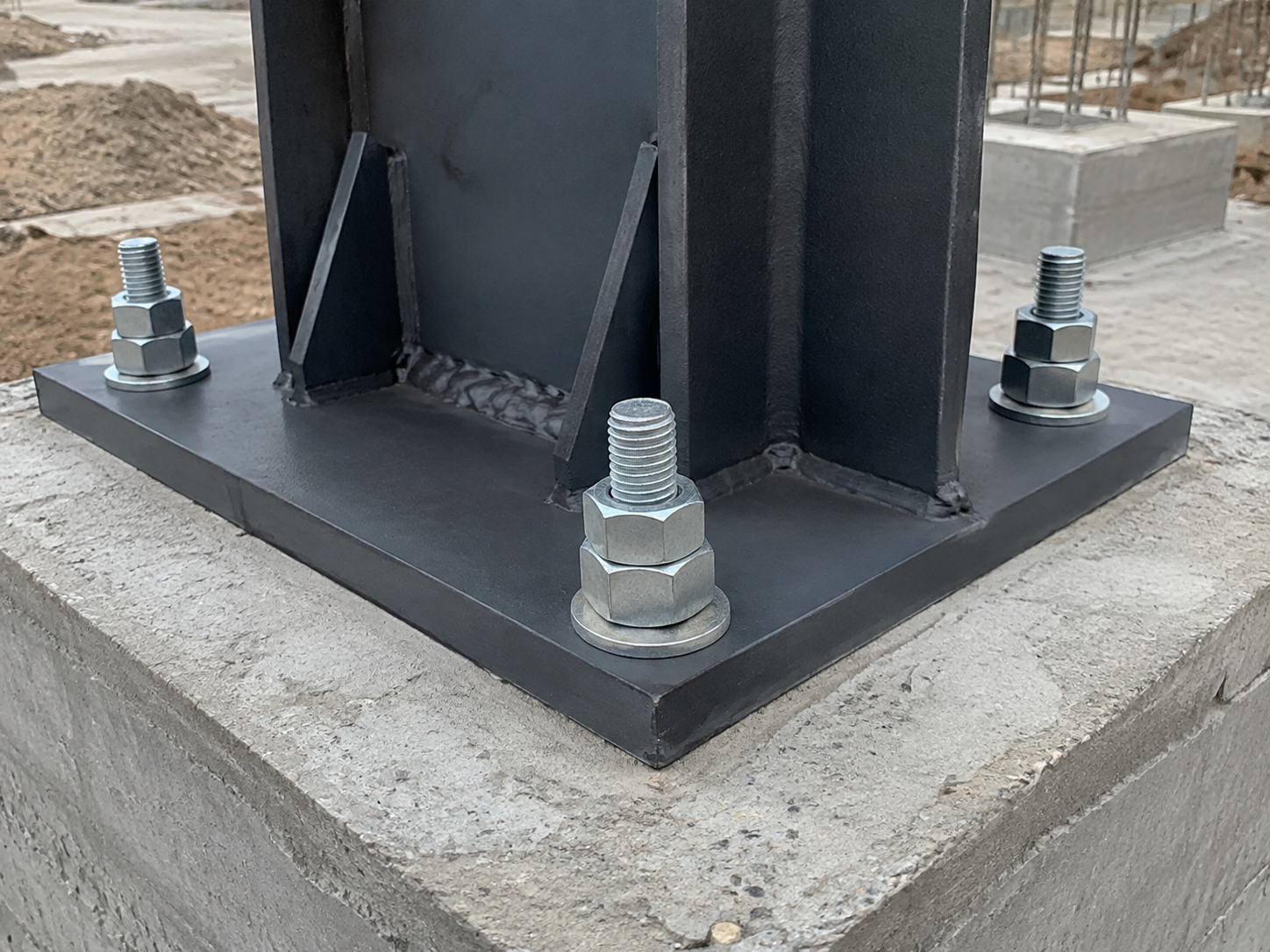

Cuando el perno se instale a través de una placa base de acero, es importante proporcionar el espesor de la placa, el diámetro del agujero y la proyección de rosca requerida por encima de la tuerca. Esto ayuda a evitar una situación en la que la rosca sea demasiado corta para el montaje o innecesariamente larga después de la instalación.

Por Qué el Galvanizado en Caliente es Importante para Cimentaciones Exteriores

Las cimentaciones de hormigón a menudo se instalan en entornos exteriores o semiexpuestos. La humedad, el agua de lluvia, la contaminación industrial y las condiciones costeras pueden acelerar la corrosión en componentes de acero sin protección.

El galvanizado en caliente proporciona un recubrimiento de zinc alrededor del sustrato de acero. El acabado se utiliza comúnmente para pernos de anclaje, fijaciones estructurales, pernos en U y varillas roscadas donde se requiere resistencia a la corrosión después de la instalación.

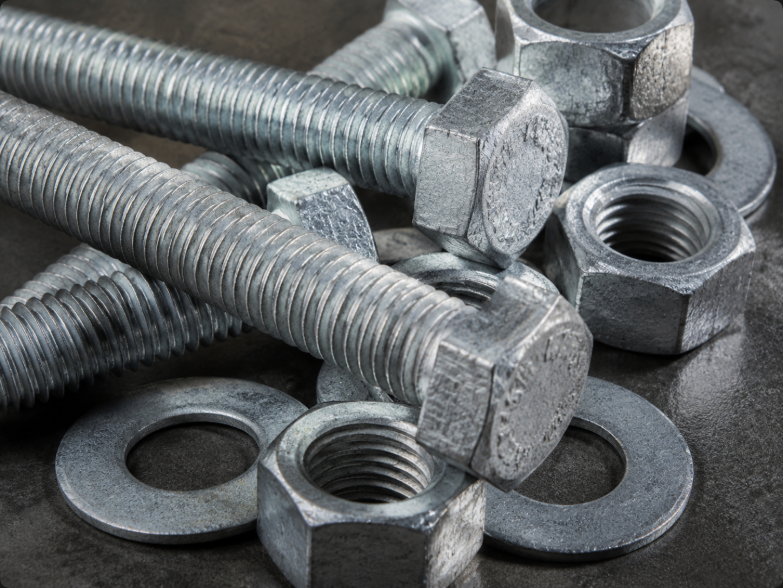

Al especificar el requisito de galvanizado, los compradores deben definir el entorno de servicio previsto y la norma del proyecto aplicable. También se debe considerar el conjunto del perno, la tuerca y la arandela en conjunto. El recubrimiento de zinc en las áreas roscadas puede afectar el ajuste de la rosca, por lo que las tuercas compatibles y el margen de rosca correcto son importantes para una instalación sin problemas.

Para productos de fijación estructural relacionados, visite nuestra categoría de pernos galvanizados en caliente. Para aplicaciones de pernos hexagonales estándar, nuestros pernos hexagonales de acero al carbono galvanizados en caliente DIN 933 se pueden especificar por diámetro, longitud, grado y requisito de recubrimiento.

Cómo Seleccionar el Grado de Material Correcto

El grado del material debe seleccionarse de acuerdo con la carga de diseño, el tipo de conexión y la especificación del proyecto. El acero al carbono se utiliza ampliamente para aplicaciones generales de construcción y cimentación. Pueden ser necesarios grados de mayor resistencia cuando el diseño estructural requiere un rendimiento mecánico superior.

Se deben revisar los siguientes factores antes de confirmar el material:

• Resistencia a la tracción y límite elástico requerido
• Carga de diseño y factor de seguridad
• Diámetro de la rosca y longitud del perno
• Tipo de cimentación y condición del hormigón
• Exposición a la corrosión y requisito de galvanizado
• Norma aplicable DIN, ISO, ASTM, GB o del proyecto
• Si se requiere documentación de ensayo del material

Evite seleccionar un grado de perno solo porque esté comúnmente disponible. El grado debe coincidir con el plano de ingeniería y el diseño de la conexión. Para proyectos críticos, los compradores también deben indicar si requieren registros de inspección o certificados de ensayo del material con el envío.

Consideraciones de Instalación y Montaje del Perno de Anclaje

Un perno de anclaje bien fabricado aún puede crear problemas de instalación si la disposición de los pernos o la proyección de la rosca no coinciden con el requisito del sitio. Antes de la producción, confirme los siguientes puntos con el equipo de ingeniería o adquisiciones:

• Espaciado centro a centro de los pernos
• Dimensiones de los agujeros de la placa base

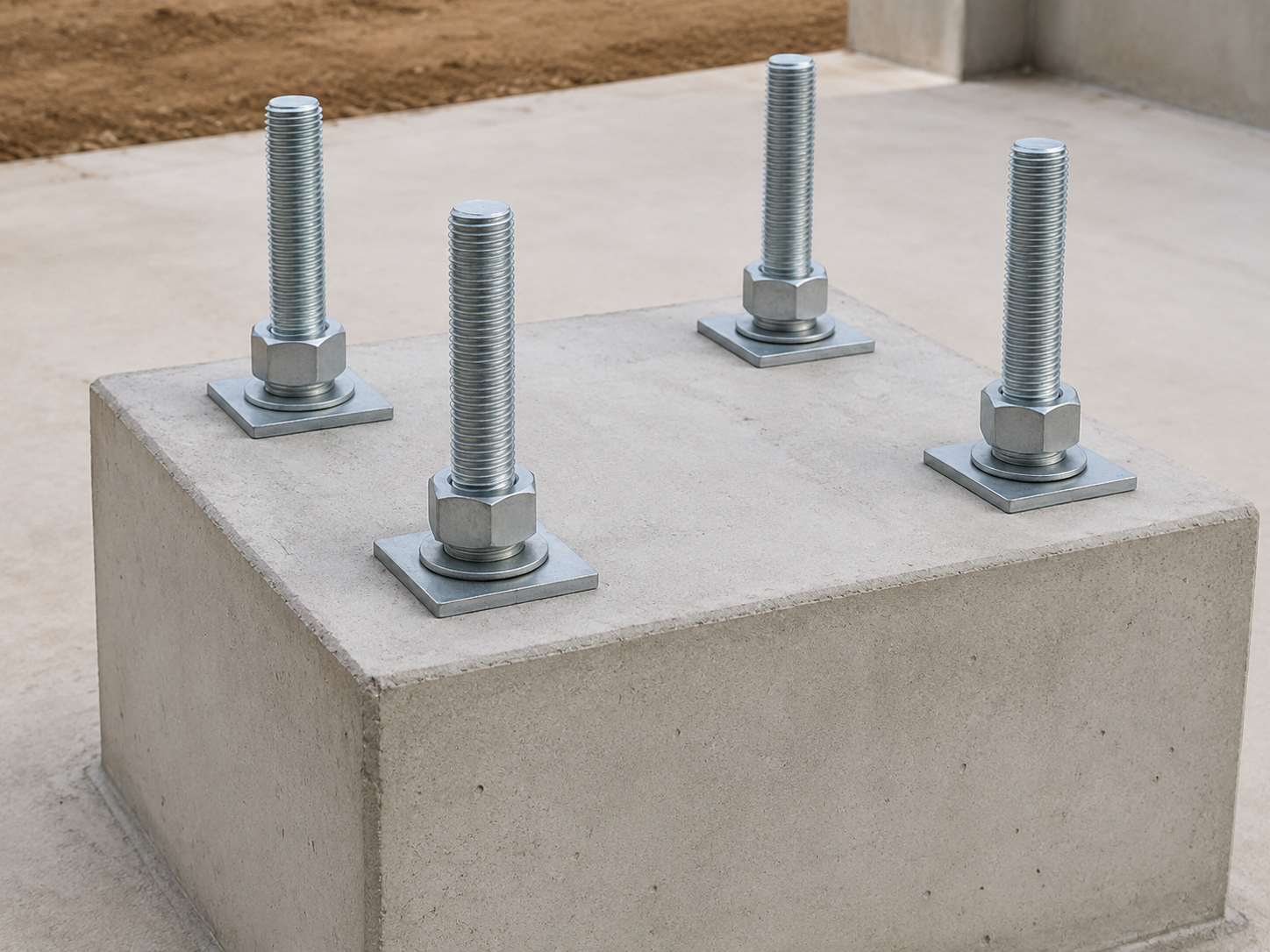

• Proyección requerida sobre la superficie del hormigón
• Disposición de tuerca, arandela y tuerca de nivelación
• Longitud de la rosca por encima de la placa base
• Longitud de empotramiento y orientación del extremo doblado
• Requisito de tolerancia para la plantilla de pernos
• Ajuste de la rosca del perno y la tuerca galvanizados

Para la selección de roscas de pernos hexagonales en conjuntos de acero relacionados, lea DIN 931 vs DIN 933 Pernos Hexagonales Galvanizados en Caliente: ¿Rosca Completa o Rosca Parcial?. Seleccionar la longitud de rosca correcta ayuda a garantizar un montaje adecuado cuando se utilizan tuercas, arandelas y placas de acero.

Información a Incluir en una Solicitud de Presupuesto para Pernos de Anclaje Galvanizados

Una solicitud de presupuesto completa ayuda a los proveedores a proporcionar una cotización más rápida y precisa. Si los pernos de anclaje son personalizados, un dibujo técnico es el mejor punto de partida.

Por favor, incluya la siguiente información:

• Tipo de perno de anclaje: perno en L, perno en J, varilla recta, perno en U o forma personalizada
• Diámetro del perno y especificación de la rosca
• Longitud total y longitud de la rosca
• Dimensiones del doblez o dibujo para pernos de anclaje doblados
• Grado del material
• Requisito de galvanizado en caliente
• Requisito de tuerca y arandela
• Cantidad por tamaño
• Norma aplicable o especificación del proyecto
• Documentos de inspección requeridos
• Puerto de destino o ubicación de entrega
• Dibujo, foto de muestra o disposición de la placa base si está disponible

Para requisitos de fijación roscada y de cimentación personalizados, los compradores también pueden revisar nuestras varillas roscadas y espárragos galvanizados en caliente, que pueden ser adecuados para aplicaciones de varilla recta o anclaje fabricado.

Preguntas Frecuentes

1. ¿Son adecuados los pernos de anclaje tipo L para cimentaciones de hormigón?

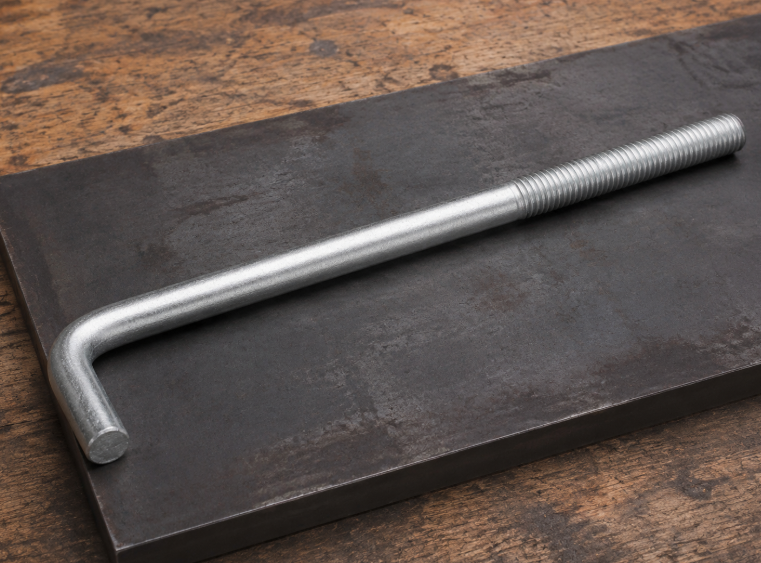

Sí. Los pernos de anclaje tipo L se utilizan comúnmente como componentes de fijación empotrados para cimentaciones de hormigón, columnas de acero, bases de equipos y conjuntos estructurales. Las dimensiones finales deben seguir el plano del proyecto y el requisito de carga.

2. ¿Se pueden galvanizar en caliente los pernos de anclaje después de la fabricación?

En muchos casos, los pernos de anclaje de acero se pueden galvanizar en caliente después de la fabricación. El diseño debe tener en cuenta el recubrimiento en las superficies roscadas y garantizar que las tuercas correspondientes se puedan ensamblar correctamente.

3. ¿Qué información se necesita para un presupuesto de perno de anclaje personalizado?

Proporcione la forma del perno, el diámetro, la longitud total, la longitud de la rosca, el grado del material, el requisito de galvanizado, la cantidad y el dibujo técnico. Los detalles de la placa base también son útiles para confirmar el espaciado de los pernos y la proyección de la rosca.

4. ¿Se pueden suministrar pernos de anclaje con tuercas y arandelas?

Los conjuntos de pernos de anclaje se pueden presupuestar con tuercas y arandelas correspondientes cuando se especifica la norma, el grado del material y el acabado del recubrimiento requeridos.

---

Para recibir un presupuesto preciso para pernos de anclaje galvanizados en caliente, envíe el dibujo de su perno o la forma, diámetro, longitud total, longitud de la rosca, grado del material, requisito de galvanizado, cantidad y puerto de destino requeridos.

Nuestro equipo puede revisar la especificación y proporcionar un presupuesto para requisitos de pernos de cimentación estándar o personalizados.
